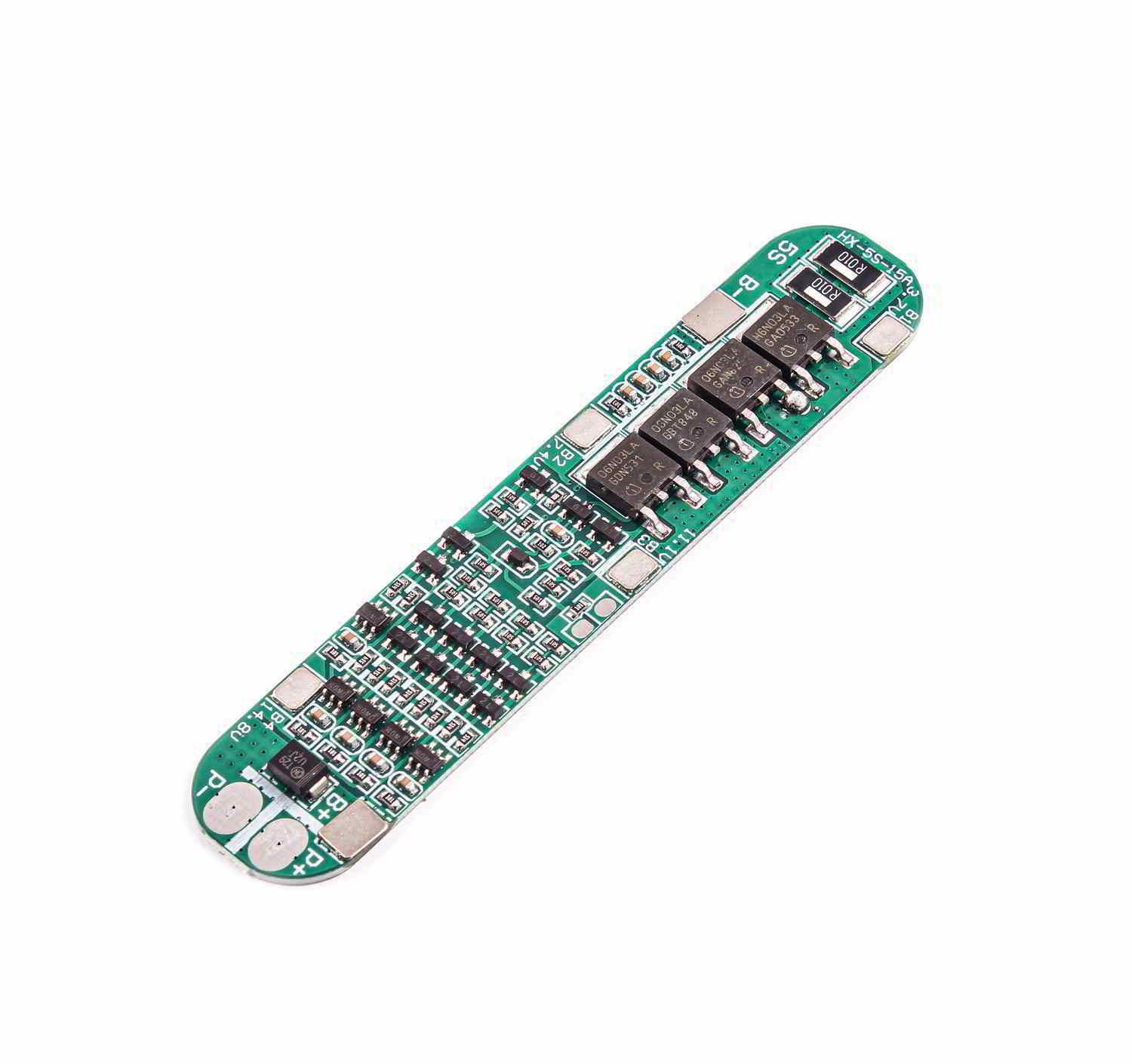

ماژول محافظ شارژ باتری لیتیومی 5 سل 15 آمپر یک برد محافظ پیشرفته برای باتری‌های لیتیوم یون 5 سل (3.7 ولت تا 4.2 ولت برای هر سل) است. این ماژول با پشتیبانی از جریان تخلیه مداوم 15 آمپر و جریان لحظه‌ای تا 25 آمپر، برای کاربردهایی با مصرف بالا طراحی شده است.
این برد دارای عملکردهای حفاظتی کامل شامل محافظت در برابر شارژ بیش از حد، تخلیه بیش از حد، جریان بیش از حد، و اتصال کوتاه است. همچنین دارای تأخیرهای تشخیص دقیق، مقاومت داخلی پایین (کمتر از 20 میلی‌اهم) و مصرف جریان بسیار پایین در حالت خواب می‌باشد. پین‌های B+ و B- برای اتصال به باتری، و P+ و P- برای خروجی به مصرف‌کننده هستند.
ابعاد فیزیکی برد برابر با 88×16 میلی‌متر بوده و نصب آن روی پروژه‌های الکترونیکی مرتبط با باتری بسیار آسان است. این ماژول مناسب استفاده در انواع پک‌های باتری قابل شارژ، تجهیزات الکترونیکی قابل حمل و سیستم‌های برق اضطراری می‌باشد.
مشخصات فنی ماژول محافظ شارژ باتری لیتیومی 5 سل 15A
نوع باتری: لیتیوم یون 5 سل (3.7V/4.2V برای هر سل)
ولتاژ خروجی: 12.75 الی 21 ولت (بسته به میزان شارژ باتری
ولتاژ شارژ: 21 ولت
جریان شارژ: حداکثر 15 آمپر
جریان تخلیه مداوم: 15 آمپر
جریان تخلیه لحظه‌ای: 25 آمپر
ولتاژ قطع شارژ بیش از حد: 4.28±0.05 ولت
ولتاژ تشخیص تخلیه بیش از حد: 2.55±0.08 ولت
ولتاژ بازیابی تخلیه: 2.9±0.1 ولت
تشخیص جریان بیش از حد: 30±3 آمپر
مقاومت داخلی: ≤20 میلی‌اهم
مصرف در حالت کاری: ≤30 میکروآمپر
مصرف در حالت خواب (شارژ بیش از حد): ≤10 میکروآمپر
دمای کاری: 30- تا 80+ درجه سانتی‌گراد
ابعاد برد: 88×16 میلی‌متر
The 5S 15A lithium battery charge protection module is a high-performance safety board designed for 5-cell lithium-ion battery packs (3.7V/4.2V per cell). It supports a continuous discharge current of 15A and up to 25A peak, making it ideal for high-demand applications.
This BMS includes overcharge, over-discharge, over-current, and short-circuit protections. With low internal resistance (≤20mΩ) and ultra-low power consumption during sleep mode, it ensures efficient and reliable battery performance. B+ and B- connect to the battery terminals, while P+ and P- provide the pack’s output.
The compact PCB measures 88x16mm and integrates easily into battery-powered electronics, power banks, and emergency backup systems.
Specifications of 5S 15A Lithium Battery Charge Protection Module
Battery Type: 5-cell lithium-ion (3.7V/4.2V per cell)
Charge Voltage: 21V
Charge Current: Max 15A
Continuous Discharge Current: 15A
Peak Discharge Current: 25A
Overcharge Detection Voltage: 4.28±0.05V
Over-discharge Detection Voltage: 2.55±0.08V
Over-discharge Release Voltage: 2.9±0.1V
Over-current Detection Current: 30±3A
Internal Resistance: ≤20mΩ
Working Current: ≤30µA
Sleep Current (Overcharged): ≤10µA
Operating Temperature Range: -30°C to +80°C
PCB Dimensions: 88x16mm
