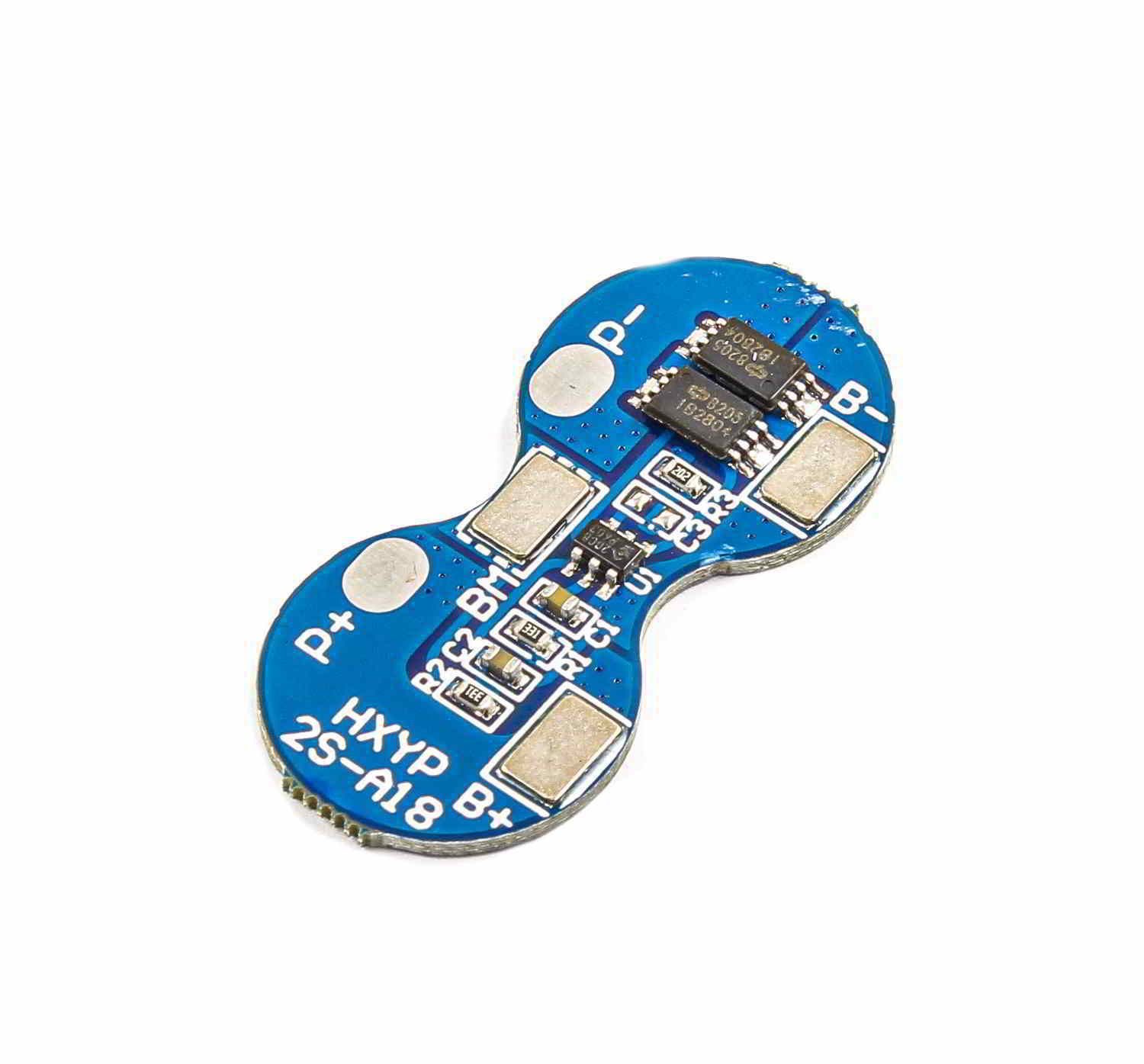

ماژول محافظ شارژ باتری لیتیومی 2 سل 5 آمپر، یک راهکار قدرتمند و دقیق برای حفاظت از باتری‌های لیتیومی است. این ماژول دارای ویژگی‌های شناسایی دقیق ولتاژ، محافظت در برابر شارژ و دشارژ بیش از حد، و حفاظت در برابر اتصال کوتاه است. این محافظ، با استفاده از ترانزیستور MOS برای کنترل شارژ و دشارژ باتری، موجب افزایش طول عمر باتری می‌شود. طراحی مقاوم و مصرف کم این ماژول، آن را برای استفاده در دستگاه‌ها و پروژه‌هایی که نیاز به ایمنی بالا دارند، مناسب می‌سازد.
مشخصات فنی ماژول محافظ شارژ باتری لیتیومی 2 سل 5A
ولتاژ شارژ: 8.5 ولت
مصرف جریان: 6 میکروآمپر
جریان دشارژ پیوسته: حداکثر 4 آمپر
حفاظت در برابر شارژ بیش از حد:
ولتاژ شناسایی شارژ بیش از حد: 4.29 ولت (±0.025 ولت)
زمان تأخیر شناسایی شارژ بیش از حد: 1 ثانیه
ولتاژ بازگشت به حالت نرمال: 4.05 ولت (±0.025 ولت)
حفاظت در برابر دشارژ بیش از حد:
ولتاژ شناسایی دشارژ بیش از حد: 3 ولت (±0.1 ولت)
زمان تأخیر شناسایی دشارژ بیش از حد: 128 میلی‌ثانیه
ولتاژ بازگشت به حالت نرمال: 3.2 ولت (±0.1 ولت)
حفاظت در برابر جریان بیش از حد:
ولتاژ شناسایی جریان بیش از حد: 200 میلی‌ولت
جریان شناسایی جریان بیش از حد: 9.8 آمپر
زمان تأخیر جریان بیش از حد: 12 میلی‌ثانیه
محافظت در برابر اتصال کوتاه:
زمان شناسایی اتصال کوتاه: 50 میکروثانیه
بازگشت به حالت نرمال: خودکار
محدوده دمای کاری: -40 تا +85 درجه سانتی‌گراد
ابعاد محصول: 35×17 میلی‌متر
ویژگی‌های کلیدی ماژول محافظ شارژ باتری لیتیومی 2 سل 5A
دقت بالای شناسایی ولتاژ و جریان
مجهز به محافظت در برابر شارژ و دشارژ بیش از حد
قابلیت تشخیص و محافظت از اتصال کوتاه
مصرف جریان بسیار کم برای صرفه‌جویی در انرژی
مناسب برای دستگاه‌هایی با نیاز به حفاظت بالا و دقت در کنترل ولتاژ
کاربردهای ماژول محافظ شارژ باتری لیتیومی 2 سل 5A
مناسب برای باتری‌های لیتیومی در دستگاه‌های قابل حمل
استفاده در پروژه‌های رباتیک و الکترونیکی که نیاز به مدیریت ایمنی باتری دارند
حفاظت باتری در دستگاه‌های خانگی و صنعتی

Features:
1. High-precision voltage detection function for each battery;2. 3 overcurrent detection function3. Through the Mos tube can control the battery charge and discharge4. Wide operating temperature range:-40C+85 C5. Low current consumption
Specifications:
1. Charging voltage DO9∨Cc/CV(MA×:12V)
2. CurrentSingle current consumption(consumption) s6UAMaximum sustained discharge current: 4A
3. Overcharge protectionOvercharge detection voltage: 4.29V Accuracy s+0.025VOvercharge detection delay time: 1sOvercharge recovery voltage: 4.05V Accuracy <+0. 025V
4. Over-discharge protectionOver-discharge detection voltage: 3V Accuracy s+. 1VOver-discharge detection delay time: 128msOver-discharge recovery voltage 3.2V Accuracy s+. 1V
5. Over-current protectionOvercurrent detection voltage: 200mVOvercurrent detection current: 9.8AOvercurrent delay time: 12msRecovery Status: Auto Recovery
6. Short-circuit protectionDetection status external short circuitDetection delay time s 50usRecovery status Auto Recover
7. Internal resistance protection circuit: MOSFET
8. TemperatureOperating temperature range:-40°~+80°Storage temperature range:40°~+125°Product size: about 3.50*1.70cm/1.380.6
