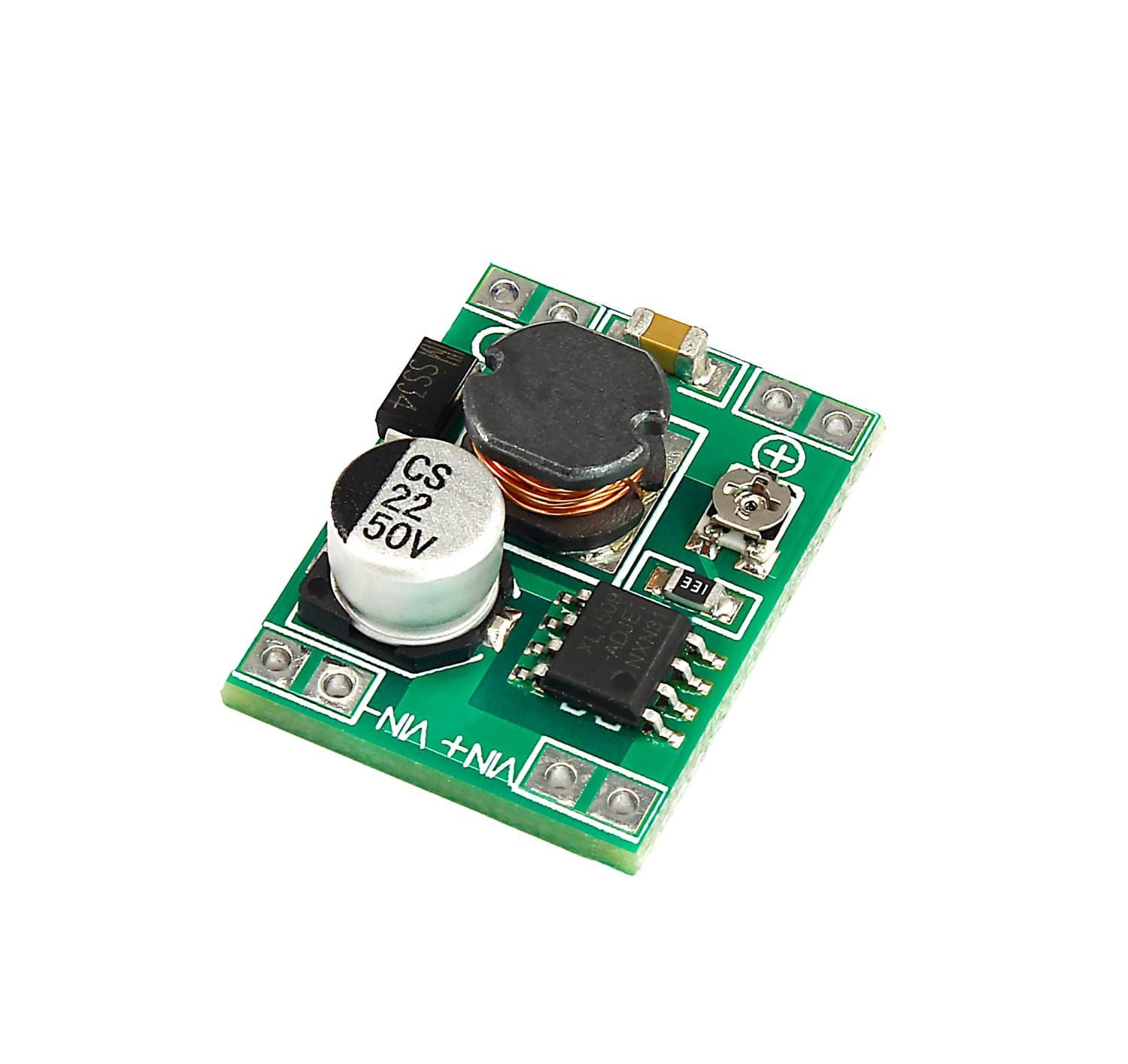

ماژول رگولاتور کاهنده DC به DC XL1509 یک راه‌حل بسیار کارآمد برای تبدیل ولتاژ ورودی به ولتاژ خروجی قابل تنظیم است که می‌تواند در پروژه‌های الکترونیکی مختلف استفاده شود. این ماژول قابلیت تبدیل ولتاژهای ورودی از 5 ولت تا 40 ولت به ولتاژ خروجی قابل تنظیم بین 1.2 ولت تا 35 ولت را دارا می‌باشد و به لطف طراحی رگولاتور کاهنده، حداقل تلفات انرژی و تنظیم ولتاژ پایدار و دقیق را تضمین می‌کند.
این ماژول با استفاده از چیپ XL1509، قابلیت تحویل حداکثر 3 آمپر جریان خروجی را دارد که آن را برای طیف گسترده‌ای از دستگاه‌های الکترونیکی مناسب می‌سازد. طراحی فشرده و سبک این ماژول به راحتی در پروژه‌های شما قابل استفاده است و با محافظت حرارتی داخلی از آسیب‌های ناشی از بارهای سنگین جلوگیری می‌کند. این ماژول مخصوص کاهش ولتاژ است و مناسب برای تبدیل ولتاژهای بالاتر به ولتاژهای پایین‌تر می‌باشد.
مشخصات فنی ماژول رگولاتور DC به DC کاهنده XL1509
ولتاژ ورودی: 5 ولت تا 40 ولت
ولتاژ خروجی: قابل تنظیم بین 1.2 ولت تا 35 ولت
بهره‌وری تبدیل: تا 96% (حداکثر)
فرکانس سوئیچینگ: 150 کیلوهرتز
جریان خروجی: حداکثر 3 آمپر
توان خروجی: 5 وات پایدار، 7 وات پیک
محافظت حرارتی: بله
ابعاد: کوچک و فشرده برای ادغام آسان در پروژه‌ها
کاربردهای ماژول رگولاتور DC به DC کاهنده قابل تنظیم XL1509
پروژه‌های الکترونیکی DIY
سیستم‌های الکترونیکی خودرو
تامین انرژی دستگاه‌های پرتابل
مدارهای الکترونیکی که نیاز به ولتاژ کاهنده دارند قابل استفاده است.
Introducing the XL1509 DC-DC 5-40V to 1.2-35V Step-down Buck Regulator Module – the perfect solution for efficient voltage conversion in your electronic projects. This versatile module allows you to step down input voltages ranging from 5V to 40V to an adjustable output voltage between 1.2V and 35V, providing a wide range of voltage options to power your devices. With its high-efficiency buck regulator design, this module ensures minimal power loss and reliable voltage regulation.
Equipped with the XL1509 chip, this step-down module delivers stable and precise output voltages, making it ideal for various applications, including automotive electronics, DIY projects, and portable devices. The module supports a maximum output current of 3A, allowing you to power a wide range of electronic components. Its compact and lightweight design makes it easy to integrate into your projects, while the built-in thermal protection ensures safe operation even under high load conditions. Upgrade your voltage conversion setup with the XL1509 DC-DC 5-40V to 1.2-35V Step-down Buck Regulator Module and enjoy efficient and reliable power supply for your electronics.
Note: This module is designed for step-down voltage conversion only (higher voltage to lower voltage). It is not suitable for step-up conversion (lower voltage to higher voltage).
Specification of XL1509 DC-DC 5-40V to 1.2-35V Step-down Buck Regulator Module:
Input voltage: 5V-40V
Output voltage: 1.2-35V continuously adjustable.
Conversion efficiency: 96% (Max)
Switching frequency: 150KHz.
Power delivery: constant 5W, spike 7W
Output current: 2A (Max).
