این ماژول از تراشه افزاینده و کاهنده ولتاژ به عنوان کنترل‌کننده اصلی استفاده می‌کند و یک MOS ترانزیستور 60V 75A خارجی به عنوان کلید و دو دیود شاتکی SS56 60V 5A برای یکسو‌سازی استفاده می‌کند. این ماژول قابلیت افزایش و کاهش ولتاژ را دارد و ولتاژ خروجی آن به‌صورت دلخواه بین 0.5 تا 30 ولت تنظیم می‌شود. همچنین محدودیت جریان از 0 تا 4 آمپر قابل تنظیم است و می‌تواند به عنوان درایور LED برای جریان ثابت یا شارژ باتری در شرایط جریان ثابت استفاده شود. این ماژول دارای محافظت در برابر اضافه جریان است که امنیت بیشتری را فراهم می‌کند و شامل نشانگر حالت جریان ثابت، نشانگر شارژ و نشانگر تکمیل شارژ است. خروجی ضد بازگشت دارد، بنابراین نیازی به استفاده از دیودهای اضافی برای جلوگیری از بازگشت جریان هنگام شارژ باتری وجود ندارد. این ماژول دارای ورودی ولتاژ گسترده 5.5-30V و خروجی ولتاژ گسترده 0.5-30V است و می‌تواند ولتاژ را افزایش یا کاهش دهد.

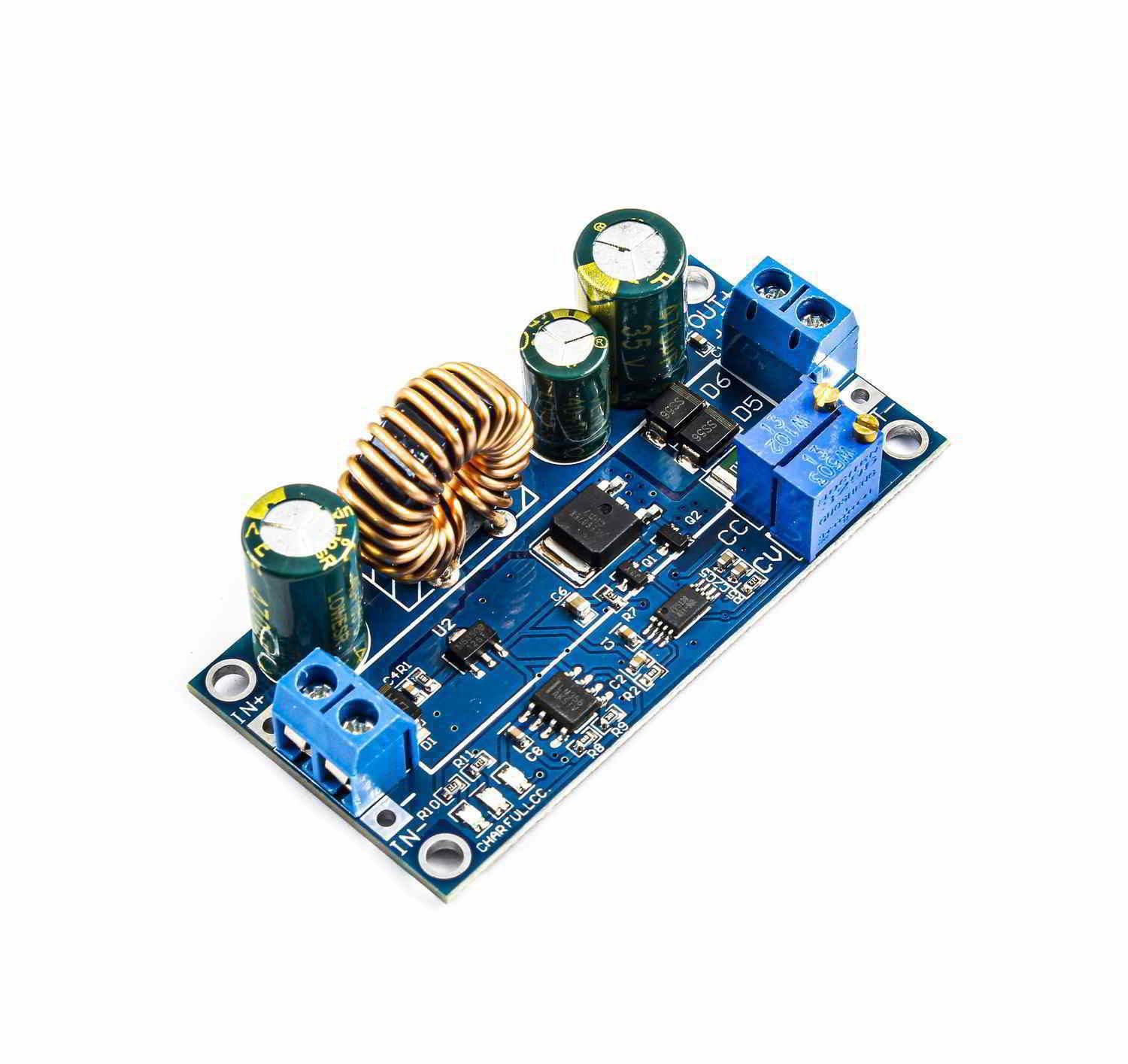

مشخصات فنی ماژول رگولاتور DC به DC کاهنده / افزاینده با قابلیت تنظیم جریان
ولتاژ ورودی: 5-30V
ولتاژ خروجی: 0.5-30V
جریان خروجی: پایداری طولانی مدت تا 3A، با تقویت خنک‌سازی تا 4A
توان خروجی: خنک‌سازی طبیعی 35W، با تقویت خنک‌سازی تا 60W
راندمان تبدیل: 88%
محافظت در برابر اتصال کوتاه: بله
فرکانس کاری: 180KHZ
ابعاد: 65x32x21mm (طول x عرض x ارتفاع)

The module uses the step-up and down the chip as the main controller, external 60V 75A MOS tube as a switch, double 60V 5A SS56 Schottky do rectifier. Can be boosted, but also buck, the output voltage 0.5-30V arbitrary adjustment, limiting current 0-4A arbitrary adjustment; can be used for LED constant current drive, battery charging and other constant current occasions, while limiting current with overcurrent protection, more secure ; Constant current mode indicator, charging indicator, full of light. Output anti-backwash, do not charge the battery when the additional anti-flooding diode. Wide voltage input 5.5-30V, wide voltage output 0.5-30V, both boost can also buck, such as you adjust the output voltage of 18V, then the input voltage between 5.5-30V casually change, will be constant output 18V; then for example, you enter 12V, adjust the potentiometer settings 0.5-30V arbitrary output.
Specifications:
Input Voltage: 5-30V
Output Voltage: 0.5-30V
Output Current: to long-term stability in the 3A, to strengthen the heat can reach 4A
Output Power: Natural Cooling 35W, Strengthen the Heat 60W
Conversion efficiency: 88%
Short circuit protection: Yes
Operating frequency: 180KHZ
Size: 65x32x21mm/2.56×1.26×0.83″(LxWxH)
