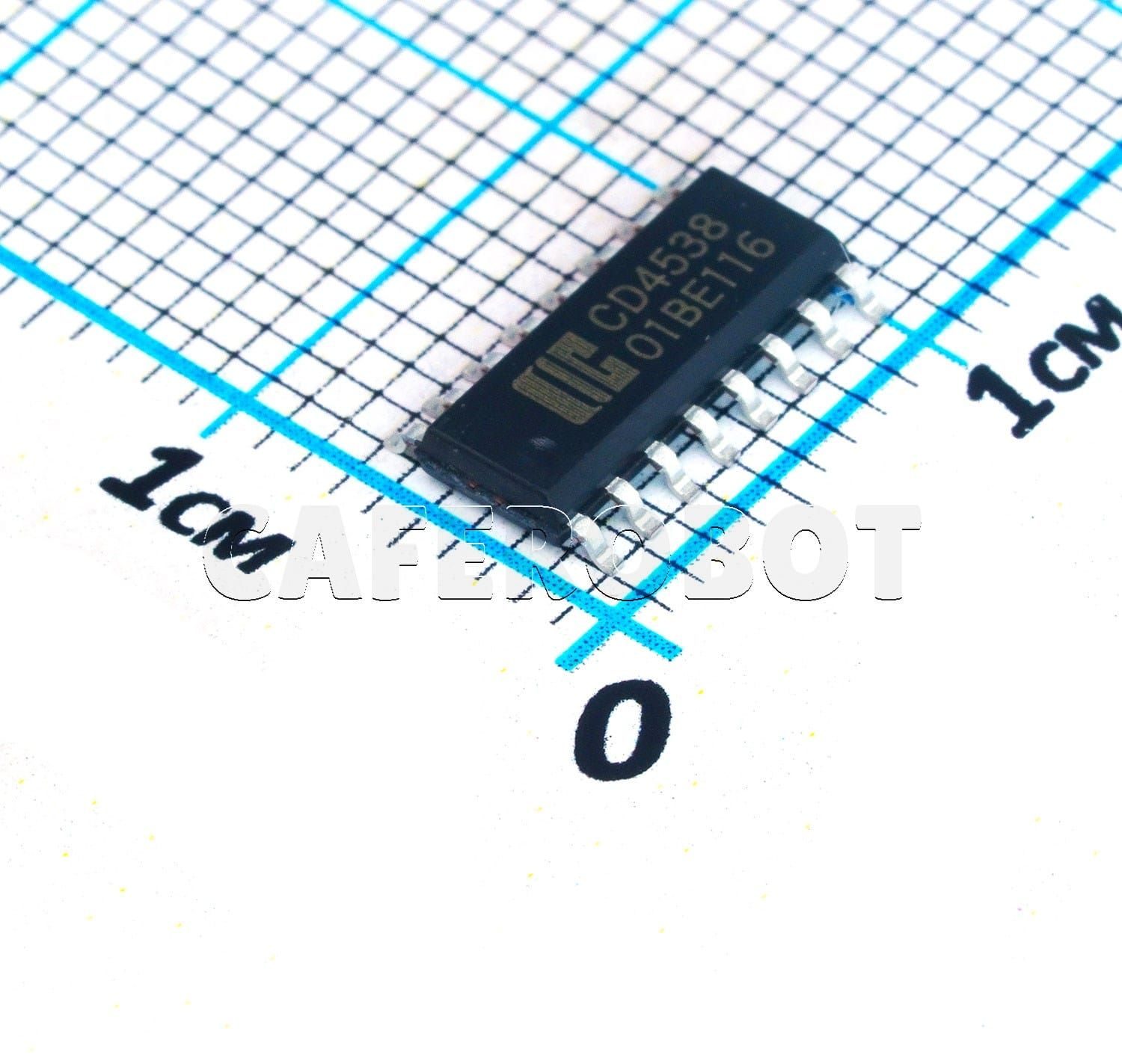

آی‌سی CD4538 یک مالتی‌ویبراتور مونوستابل دقیق دوگانه است که دارای ورودی‌های تریگر و ریست مستقل می‌باشد. این آی‌سی قابلیت تریگر شدن با لبه‌های بالا رونده یا پایین رونده را داراست و می‌تواند به صورت مجدد تریگر شود. مدت زمان پالس خروجی توسط مقاومت و خازن خارجی تعیین می‌شود که امکان تنظیم گسترده‌ای را فراهم می‌کند.
مشخصات فنی آی‌سی CD4538 مالتی‌ویبراتور مونوستابل دقیق دوگانه
ولتاژ تغذیه: 3.0 ولت تا 15 ولت
مصونیت نویز بالا: 0.45 VCC (معمولی)
سازگاری با TTL با توان پایین: قابلیت فن‌اوت 2 برای 74L یا 1 برای 74LS
فرمول پالس خروجی: PWOUT = RC (پالس بر حسب ثانیه، R بر حسب اهم، C بر حسب فاراد)
تغییرات عرض پالس: ±1.0% بین قطعات (معمولی)
بازه عرض پالس: 1 میکروثانیه تا بی‌نهایت
ورودی‌های ریست مجزا با قفل داخلی
قابلیت تریگر شدن با لبه‌های بالا رونده یا پایین رونده
بسته‌بندی: SO-16
The CD4538 IC is a dual precision monostable multivibrator featuring independent trigger and reset inputs. It supports triggering on rising or falling edges and is retriggerable. The output pulse width is determined by external resistor and capacitor, allowing for a wide range of timing adjustments.
Specifications of CD4538 Dual Precision Monostable Multivibrator
Supply Voltage: 3.0V to 15V
High Noise Immunity: 0.45 VCC (typical)
Low Power TTL Compatibility: Fan-out of 2 for 74L or 1 for 74LS
Output Pulse Width Formula: PWOUT = RC (pulse in seconds, R in ohms, C in farads)
Pulse Width Variation: ±1.0% between parts (typical)
Pulse Width Range: 1 microsecond to infinity
Separate Latched Reset Inputs
Edge Triggering Capability: Supports both rising and falling edges
Package: SO-16
