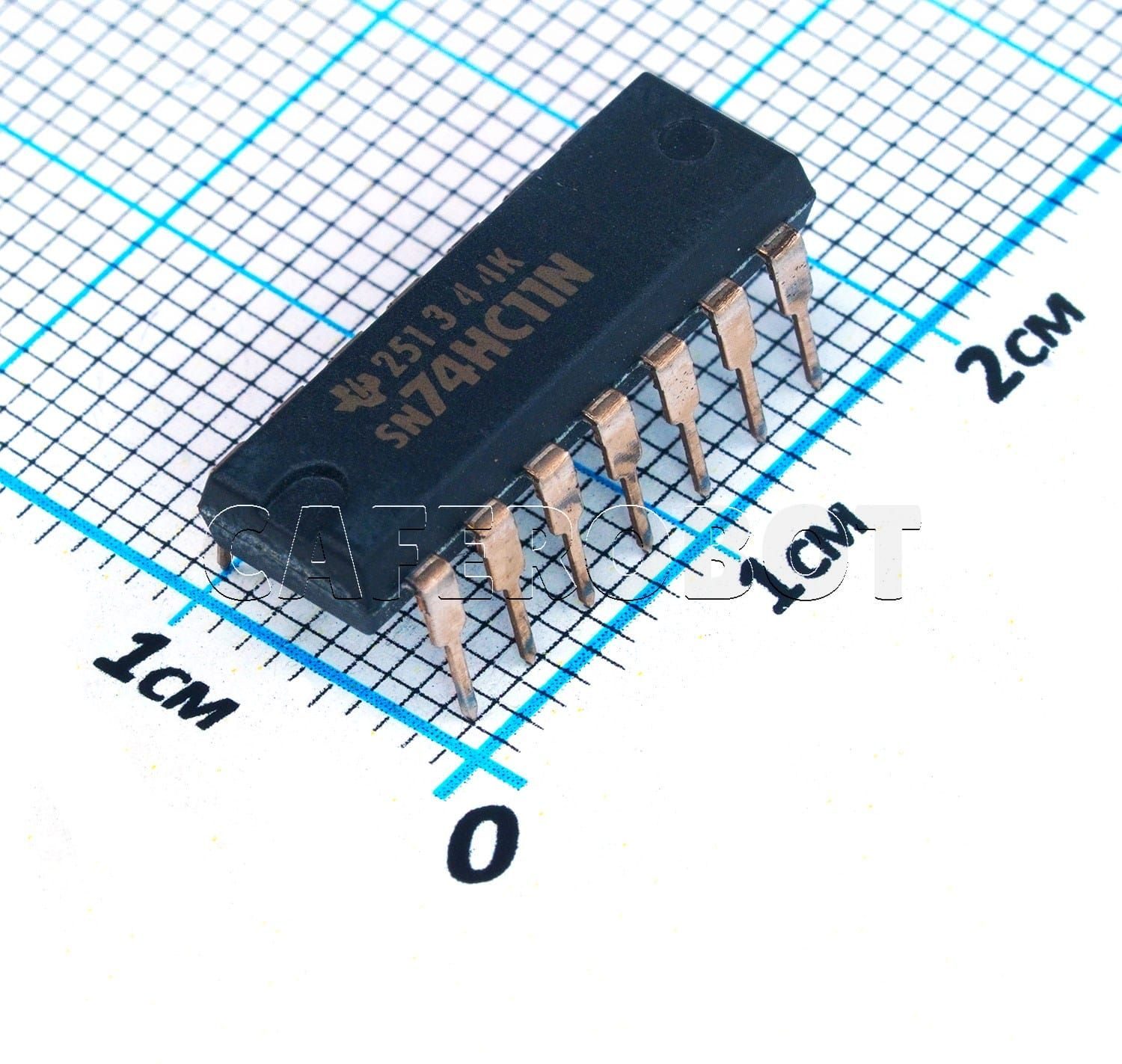

آی‌سی 74HC11 یک گیت منطقی سه‌گانه با سه ورودی از نوع AND است که در بسته‌بندی PDIP-14 ارائه می‌شود. این تراشه شامل سه گیت AND مستقل با سه ورودی می‌باشد که هر کدام تابع بولی Y = A • B • C را در منطق مثبت اجرا می‌کنند. ورودی‌ها دارای دیودهای کلمپ هستند که امکان استفاده از مقاومت‌های محدودکننده جریان را برای تطبیق ورودی‌ها با ولتاژهای بالاتر از VCC فراهم می‌کنند.
مشخصات فنی آی‌سی 74HC11 گیت AND سه‌گانه با سه ورودی
ولتاژ تغذیه: 2.0 ولت تا 6.0 ولت
مصرف توان کم: تکنولوژی CMOS با اتلاف توان پایین
ایمنی در برابر نویز بالا: مصونیت نویز بالا
عملکرد لچ‌آپ: بیش از 100 میلی‌آمپر مطابق با استاندارد JESD 78 Class II Level B
سطوح ورودی:
برای 74HC11: سطح CMOS
برای 74HCT11: سطح TTL
بسته‌بندی: PDIP-14
The 74HC11 IC is a triple 3-input AND gate available in a PDIP-14 package. This chip comprises three independent 3-input AND gates, each performing the Boolean function Y = A • B • C in positive logic. The inputs include clamp diodes, allowing the use of current-limiting resistors to interface inputs to voltages higher than VCC.
Specifications of 74HC11 Triple 3-Input AND Gate
Supply Voltage: 2.0V to 6.0V
Low Power Consumption: CMOS technology with low power dissipation
High Noise Immunity: Robust noise immunity
Latch-Up Performance: Exceeds 100 mA per JESD 78 Class II Level B
Input Levels:
For 74HC11: CMOS level
For 74HCT11: TTL level
Package: PDIP-14
