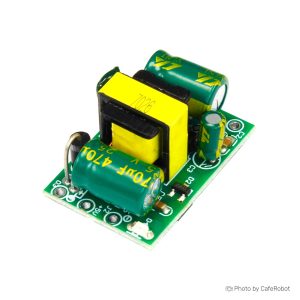

ماژول پاور سوئیچینگ با خروجی 3.3 ولت و جریان 600 میلی‌آمپر یکی از اجزای ضروری برای پروژه‌های الکترونیکی است که نیاز به تبدیل ولتاژ و تأمین توان دارند. این ماژول از نوع سوئیچینگ بوده و به دلیل عملکرد مؤثر و بازدهی بالا، به طور گسترده در پروژه‌های مختلف استفاده می‌شود. ویژگی‌های مهم این ماژول شامل تبدیل ولتاژ از ورودی 5 ولت به خروجی 3.3 ولت و تأمین جریان 600 میلی‌آمپر برای مدارهای حساس است. این ماژول برای دستگاه‌هایی که به ولتاژ ثابت و پایین نیاز دارند، مانند ماژول‌های وای‌فای، میکروکنترلرها، و دستگاه‌های الکترونیکی دیگر، بسیار مناسب است.
مشخصات فنی ماژول پاور سوئیچینگ دارای خروجی 3.3 ولت 600 میلی آمپر
ولتاژ ورودی: 5 ولت DC
ولتاژ خروجی: 3.3 ولت DC
جریان خروجی: 600 میلی‌آمپر
نوع رگولاتور: سوئیچینگ
بازدهی بالا و کم‌حرارت
ابعاد: 28.5 x 20.5 x 7 میلی‌متر
نوع اتصال: سوار بر صفحه مدار
دمای کاری: -40 تا +85 درجه سانتی‌گراد
فرکانس سوئیچینگ: 1 مگاهرتز
کاربردهای ماژول پاور سوئیچینگ دارای خروجی 3.3 ولت 600 میلی آمپر
تأمین توان برای میکروکنترلرها و ماژول‌های بی‌سیم
استفاده در سیستم‌های صوتی و تصویری
پروژه‌های رباتیک و وسایل الکترونیکی
کاربرد در ابزارهای اندازه‌گیری و کنترل
Description:
A switched-mode power supply is an electronic power supply that incorporates a switching regulator to convert electrical power efficiently. Like other power supplies, an SMPS transfers power from a DC or AC source (often mains power) to DC loads, such as a personal computer, while converting voltage and current characteristics. Unlike a linear power supply, the pass transistor of a switching-mode supply continually switches between low-dissipation, full-on and full-off states, and spends very little time in the high dissipation transitions, which minimizes wasted energy. A hypothetical ideal switched-mode power supply dissipates no power.
This power supply is an isolated industrial-grade module power supply that provides temperature protection, overcurrent protection, and short-circuit protection features. With high and low voltage isolation, AC85 ~ 265V wide voltage input, and AC and DC dual-use. It includes 431 precision regulated DC5V output, ultra-small size, high reliability, and high performance.
Input Characteristics:
Input Voltage Range: 85 ~ 240V AC
Input Current: 0.0273 (110V AC) ~ 0.014 (220V AC)
Input Surge Current: 20A
Output Regulation Characteristics:
Output Voltage Range: 3.1 ~ 3.5V
Output Current Range: 0A ~ 600 mA
Peak Current: 700 mA
Output Power: 2.5w maximum 3W
Output Efficiency: 85%
Output Ripple: 150mV
Switch Overshoot: 10%
Output Rise Time: 100ms
Environmental Features:
Operating Temperature: -20 ~ 60 deg.] C
Relative humidity: 40 ~ 90% RH
Protection:
Output Over Power Protection: Recovery characteristics: lock, after re-starting recovery
Short circuit protection: Recovery characteristics: lock, after re-starting recovery
Temperature protection: Recovery characteristics: lock, after re-starting recovery
Overcurrent protection: Recovery characteristics: lock, after re-starting recovery
