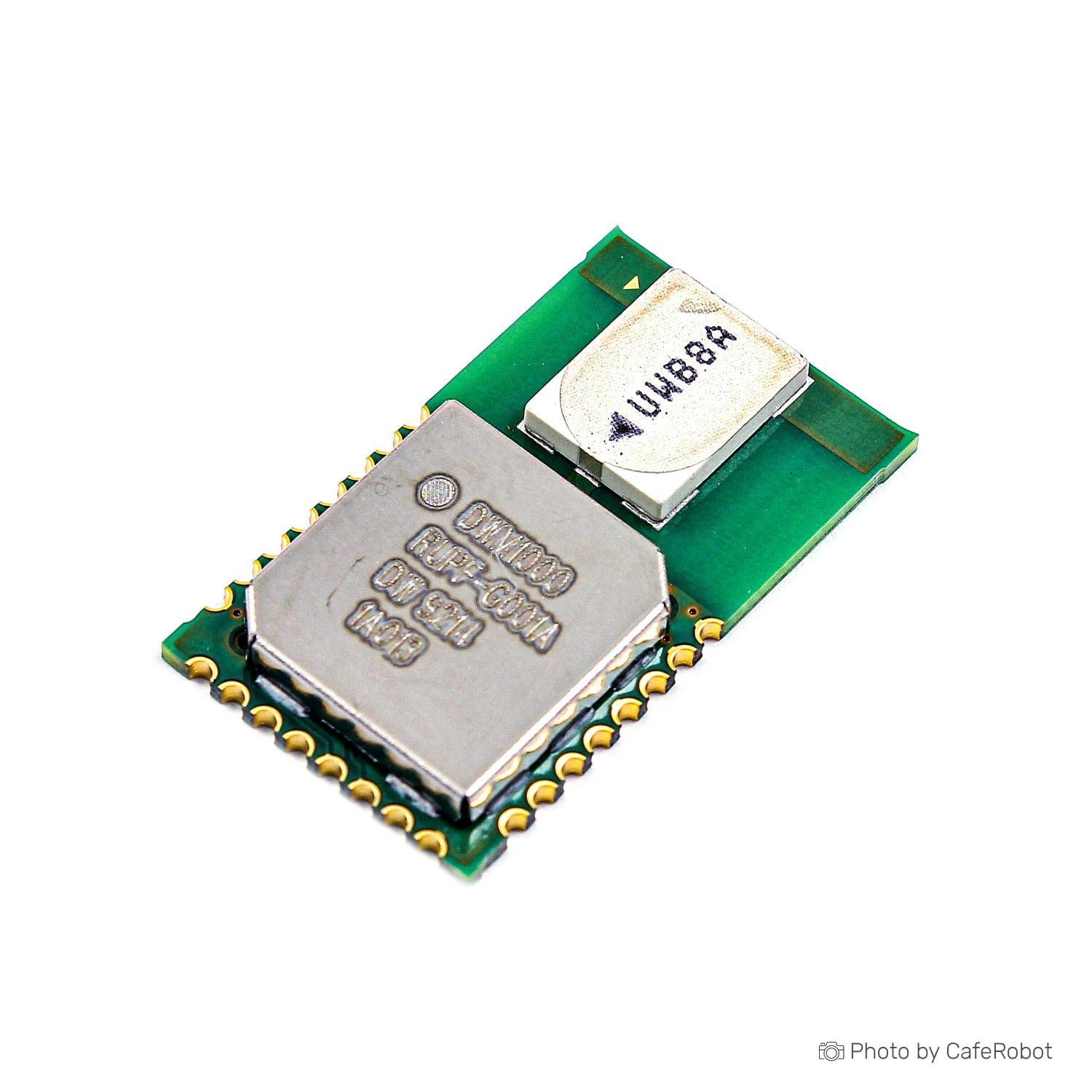

ماژول DWM1000 یک ترنسیور بی‌سیم بر پایه IC DW1000 شرکت DecaWave است که با استاندارد IEEE802.15.4-2011 UWB سازگار می‌باشد. این ماژول قادر است موقعیت اجسام را با دقت 10 سانتی‌متر در سیستم‌های مکان‌یابی بی‌درنگ (RTLS) اندازه‌گیری کند و ارتباطات با سرعت 6.8 مگابیت بر ثانیه و دامنه ارتباطی تا 300 متر را فراهم کند. همچنین این ماژول در شبکه‌های سنسور بی‌سیم (WSN) نیز کاربرد دارد.
مشخصات فنی ماژول مکان یابی DWM1000 برند DecaWave
ولتاژ تغذیه: 2.8V ~ 3.6V
فرکانس: 3.5GHz ~ 6.5GHz
پهنای باند کانال: 500 مگاهرتز
دمای کاری: -40 تا 85 درجه سانتی‌گراد
دقت مکان‌یابی: 10 سانتی‌متر
محدوده ارتباطی: تا 300 متر
سرعت انتقال داده: تا 6.8 Mbps
مدولاسیون: BPM, BPSK
جریان در حالت TX: 31mA
جریان در حالت RX: 64mA
رابط: SPI
ابعاد: 23mm x 13mm x 2.9mm
ویژگی‌های کلیدی ماژول مکان یابی DWM1000 برند DecaWave
طراحی کم‌مصرف: مصرف انرژی پایین در حالت‌های TX و RX.
مدولاسیون پیشرفته: پشتیبانی از BPM و BPSK.
سازگاری با استاندارد IEEE802.15.4-2011 UWB: پشتیبانی از استانداردهای UWB.
کاربردهای متنوع: مناسب برای استفاده در سیستم‌های مکان‌یابی بی‌درنگ، شبکه‌های سنسور بی‌سیم و کاربردهای دیگر.
نحوه استفاده از ماژول مکان یابی DWM1000 برند DecaWave
اتصال به سیستم: ماژول از رابط SPI برای ارتباط استفاده می‌کند.
تغذیه: ولتاژ تغذیه باید در محدوده 2.8V تا 3.6V تأمین شود.
تنظیمات فرکانس: ماژول در محدوده فرکانسی 3.5GHz تا 6.5GHz عمل می‌کند و دارای پهنای باند کانال 500 مگاهرتز است.
