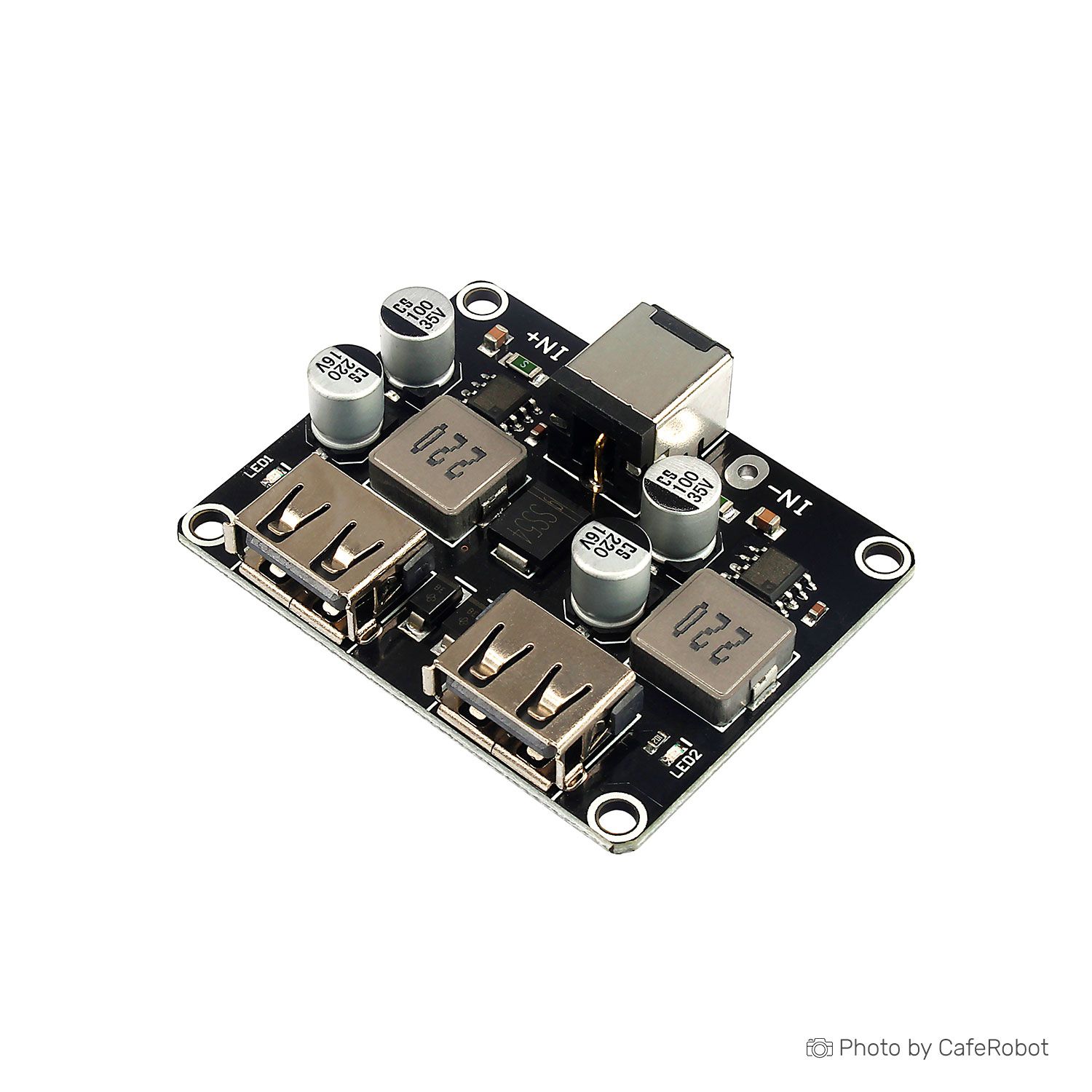

ماژول فست شارژ کاهنده ولتاژ QC2.0/QC3.0 با دو خروجی USB یک مبدل DC به DC است که ولتاژ ورودی را از 6V تا 32V کاهش می‌دهد و ولتاژ خروجی کمتری را، معمولاً 5V، ارائه می‌دهد. این ماژول به‌صورت خودکار ولتاژ خروجی را بین 3V و 12V تنظیم می‌کند زمانی که حالت شارژ سریع فعال است. در نتیجه، می‌تواند تا 24 وات توان تولید کند (به عنوان مثال، 5V با 3.4A، 9V با 2.5A یا 12V با 2A)، که به تنظیمات ولتاژ ورودی و خروجی بستگی دارد. این ماژول همچنین دارای چندین ویژگی حفاظتی است، مانند محافظت در برابر ولتاژ ورودی بالا یا پایین، مشکلات اضافه‌بار، اتصال کوتاه و گرمای بیش از حد. این ویژگی‌ها باعث می‌شوند که ماژول برای طیف وسیعی از کاربردها مناسب باشد. به‌طور کلی، این ماژول در مقایسه با رگولاتورهای خطی سه‌پایه، کارایی بیشتری دارد و به‌ویژه در مواجهه با ولتاژهای ورودی بالاتر به‌عنوان یک منبع تغذیه سوئیچینگ عمل می‌کند.
مشخصات فنی ماژول فست شارژ کاهنده ولتاژ QC2.0/QC3.0 با دو خروجی USB
ولتاژ ورودی: 6V-32V
ولتاژ خروجی: پیش‌فرض 5V، به‌طور خودکار بین 3V تا 12V بعد از فعال شدن شارژ سریع تنظیم می‌شود
توان خروجی: حداکثر 24 وات (5V/3.4A، 9V/2.5A، 12V/2A و غیره)
ویژگی جبران ولتاژ خروجی: بله
بازده تبدیل: 90%-97%
پشتیبانی از پروتکل‌های مختلف شارژ سریع: بله
حفاظت در برابر اضافه‌بار ولتاژ ورودی: بله
حفاظت در برابر اضافه‌بار ولتاژ خروجی و اتصال کوتاه: بله
حفاظت در برابر دمای بیش از حد دستگاه: بله
دارای رابط: بله
پروتکل‌های پشتیبانی شده توسط ماژول فست شارژ کاهنده ولتاژ QC2.0/QC3.0 با دو خروجی USB
پروتکل DCP، BC1.2
پروتکل شارژ سریع هوآوی FCP/SCP
پروتکل شارژ سریع هوآوی AFC
پروتکل شارژ سریع Spreadtrum SFCP
QC2.0 و QC3.0
MTK PE1.1/PE2.0
This DC-to-DC buck converter reduces the voltage it receives from 6V to 32V to a lower output voltage, typically 5V. It can also automatically adjust the output voltage between 3V and 12V when fast charging is activated. As a result, it can provide up to 24W of power (for example, 5V at 3.4A, 9V at 2.5A, or 12V at 2A), depending on the input and output voltage settings. Additionally, this module has several protective features, such as protection against high or low input voltage, over-current issues, short circuits, and overheating. These features make it suitable for a wide range of applications. Compared to the popular three-terminal linear regulators, this module operates more efficiently as a switch-mode power supply, especially when dealing with higher input voltages.‌
Specifications for QC3.0 QC2.0 2-way USB Fast Charging Module:‌
Input voltage: 6V-32V
Output voltage: default 5V, automatically adjust between 3-12V after triggering fast charge
Output power: up to 24W (5V/3.4A, 9V/2.5A, 12V/2A, etc.)
Output voltage cable compensation function
Conversion efficiency: 90%-97%.
Support multiple fast-charging protocols
Input overvoltage and under-voltage protection
Input overcurrent protection
Output overcurrent, short circuit protection
Machine over temperature protection
With interface
It supports:
DCP protocol, BC1.2
Huawei Fast Charge Protocol FCP/SCP
Huawei Fast Charge Protocol AFC
Spreadtrum Fast Charge Protocol SFCP
QC2.0 and QC3.0
MTK PE1.1/PE2.0
