ماژول شارژر بیسیم HW-225 5W یک شارژر بی‌سیم فشرده و کارآمد 5W است که برای شارژ راحت گوشی‌های موبایل طراحی شده است. این ماژول از استاندارد WPC پشتیبانی می‌کند و با طیف وسیعی از دستگاه‌ها مانند iPhone، Android، و Xiaomi سازگار است. با دو نشانگر LED، وضعیت شارژ، اشباع و تشخیص شیء خارجی (FOD) را به کاربر اطلاع می‌دهد. همچنین با مصرف توان پایین و بازدهی بالا، شارژ ایمن و پایداری را تضمین می‌کند.
مشخصات فنی ماژول شارژر بیسیم HW-225 5W
ولتاژ کاری: DC 5V
جریان کاری: 1A
توان خروجی: 5W
دما در حین کار: -20°C تا 85°C
دما برای ذخیره‌سازی: -50°C تا 125°C
رطوبت کاری: 5% تا 95% RH
ابعاد ماژول: 41 x 19 x 18mm
ابعاد کویل ارسال: 50 x 50 x 5mm
سازگاری: استاندارد WPC، مناسب برای دستگاه‌های iPhone، Android، و Xiaomi
نحوه استفاده از ماژول شارژر بیسیم HW-225 5W
ماژول را به منبع تغذیه 5 ولتی متصل کنید. نشانگر LED سبز روشن می‌شود تا نشان دهد که ماژول روشن است.
گوشی را روی ماژول قرار دهید به طوری که پشت گوشی بر روی کویل مرکز قرار گیرد. نشانگر LED قرمز روشن می‌شود و LED سبز خاموش می‌شود در حین شارژ.
پس از اتمام شارژ، LED قرمز خاموش می‌شود و LED سبز دوباره روشن می‌شود.
اگر شیء فلزی روی کویل فرستنده تشخیص داده شود، هر دو LED قرمز و سبز چشمک می‌زنند. شیء را بردارید تا عملیات به حالت عادی بازگردد.

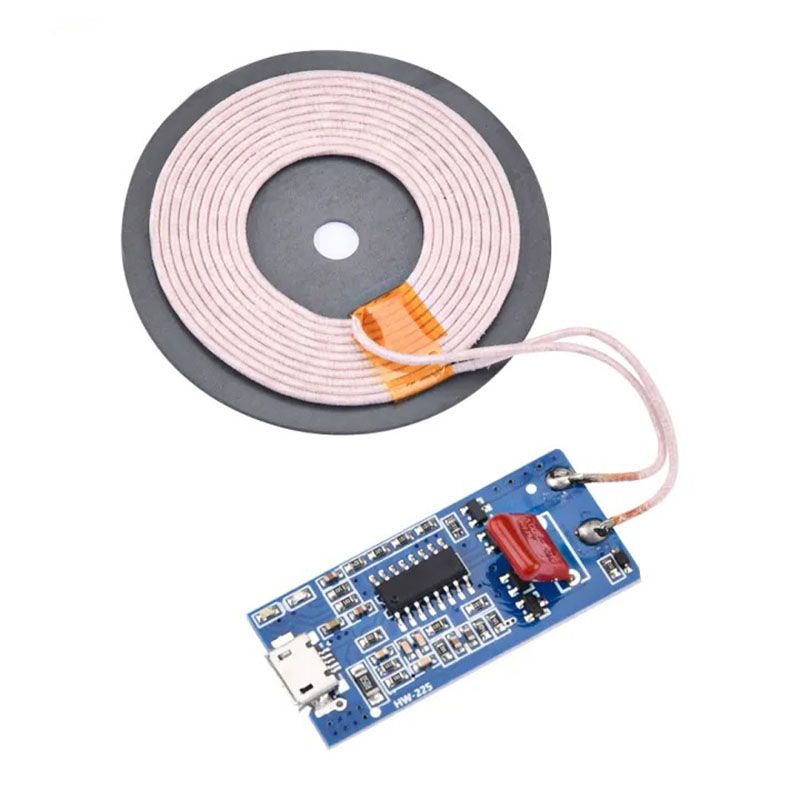

HW-225 Wireless Charger Transmitter Module is a compact and efficient 5W wireless charger designed for easy mobile phone charging. It supports the WPC standard and provides compatibility with a wide range of devices, including iPhone, Android, and Xiaomi. With dual LED indicators, the module informs users of its charging, saturation, and foreign object detection (FOD) statuses. It also ensures safe and stable charging with low power consumption and high efficiency.
Specifications of HW-225 Wireless Charger Transmitter Module
Working Voltage: DC 5V
Working Current: 1A
Output Power: 5W
Working Temperature: -20°C to 85°C
Storage Temperature: -50°C to 125°C
Work Humidity: 5% to 95% RH
Module Size: 41 x 19 x 18mm
Transmit Coil Size: 50 x 50 x 5mm
Compatibility: WPC standard, suitable for iPhone, Android, and Xiaomi devices
How to Use of HW-225 Wireless Charger Transmitter Module
Connect the module to a 5V power source. The green LED will light up to indicate it is powered.
Place the phone on the module with its back centered on the coil for charging. The red LED will light up, and the green LED will turn off during charging.
Once charging is complete, the red LED turns off and the green LED lights up again.
If a metal object is detected on the transmitter coil, both the red and green LEDs will flash. Remove the object to resume normal operation.
