سنسورهای PIR یا Passive Infra-Red برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط کاربرد دارند. از همین رو استفاده از این سنسور های در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60 ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد.

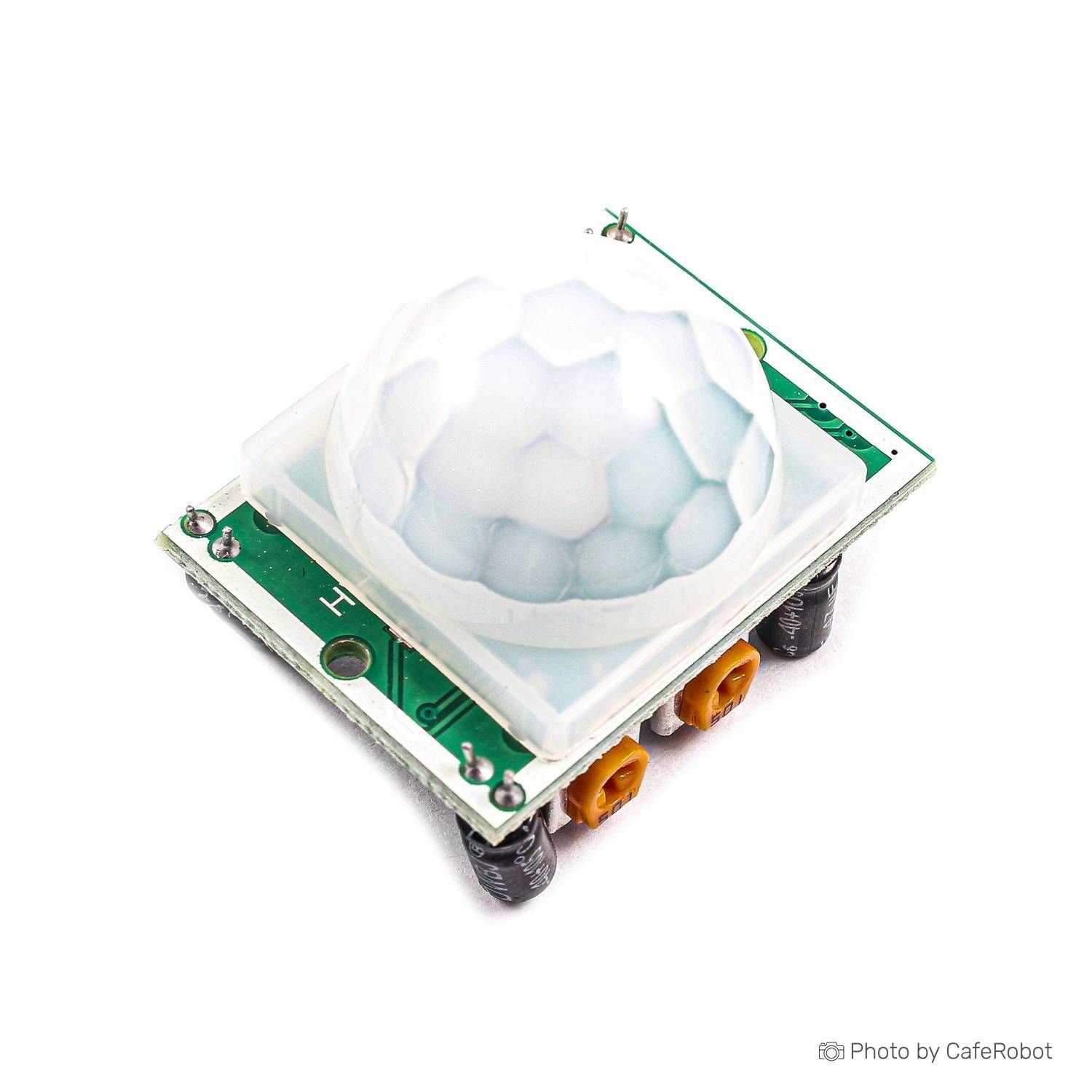

سنسور حرکت مادون قرمز پیروالکتریک HC-SR501 یک ماژول موثر، ارزان قیمتو قابل تنظیم برای تشخیص حرکت در محیط می باشد ، اندازه کوچک و طراحی فیزیکی این ماژول به شما این امکان را می دهد به راحتی از آن در پروژه خود استفاده نمایید.
خروجی این سنسور تشخيص حركت می تواند مستقیما به یکی از پین های دیجیتال آردوینو و یا میکروکنترلر شما متصل گردد و در صورت تشخیص هر نوع حرکتی توسط سنسور مقداراین پین یک می گردد. دو پتانسیومتر موجود بر روی برد این امکان را به شما می دهد تا بتوانید حساسیت و زمان انتظار برای ایجاد تاخیر پس از تشخیص یک حرکت را تنظیم نمایید.
مشخصات فنی ماژول سنسور تشخیص حرکت مادون قرمز HC-SR501
ولتاژ : 5~20 V
جریان مصرفی : 65mA
جریان استندبای : 50uA
خروجی TTL : 0V – 3.3V
زمان تاخیر : قابل تنظیم0.3~5 min ) )
زمان قفل شدن : 0.2 sec
روش های تریگر : L -از کار انداختن تریگر تکرار و H -راه اندازی تریگر تکرار
دمای نگه داری : -15 ~ 70 (⁰C)
PCB ابعاد : ابعاد PCB : 32*24mm / ابعاد نز: 23mm / فاصله بین پیچ ها 28mm
محدوده ی قابل دید: مخروط 110 درجه ای
فاصله ی دید: 3 تا 7 متر
کاربردهای ماژول سنسور تشخیص حرکت مادون قرمز HC-SR501
سیستم های امنیتی و ساخت دزدگیر
روشن نمودن چراغ های منازل ، پارگینگ ، ساختمان و … به وصورت هوشمند و بر اساس تشخیص حرکت
کنترل و اتوماسیون صنعتی
سیستم ها هشدار
درب های اتوماتیک
نور پردازی هوشمند
و …
