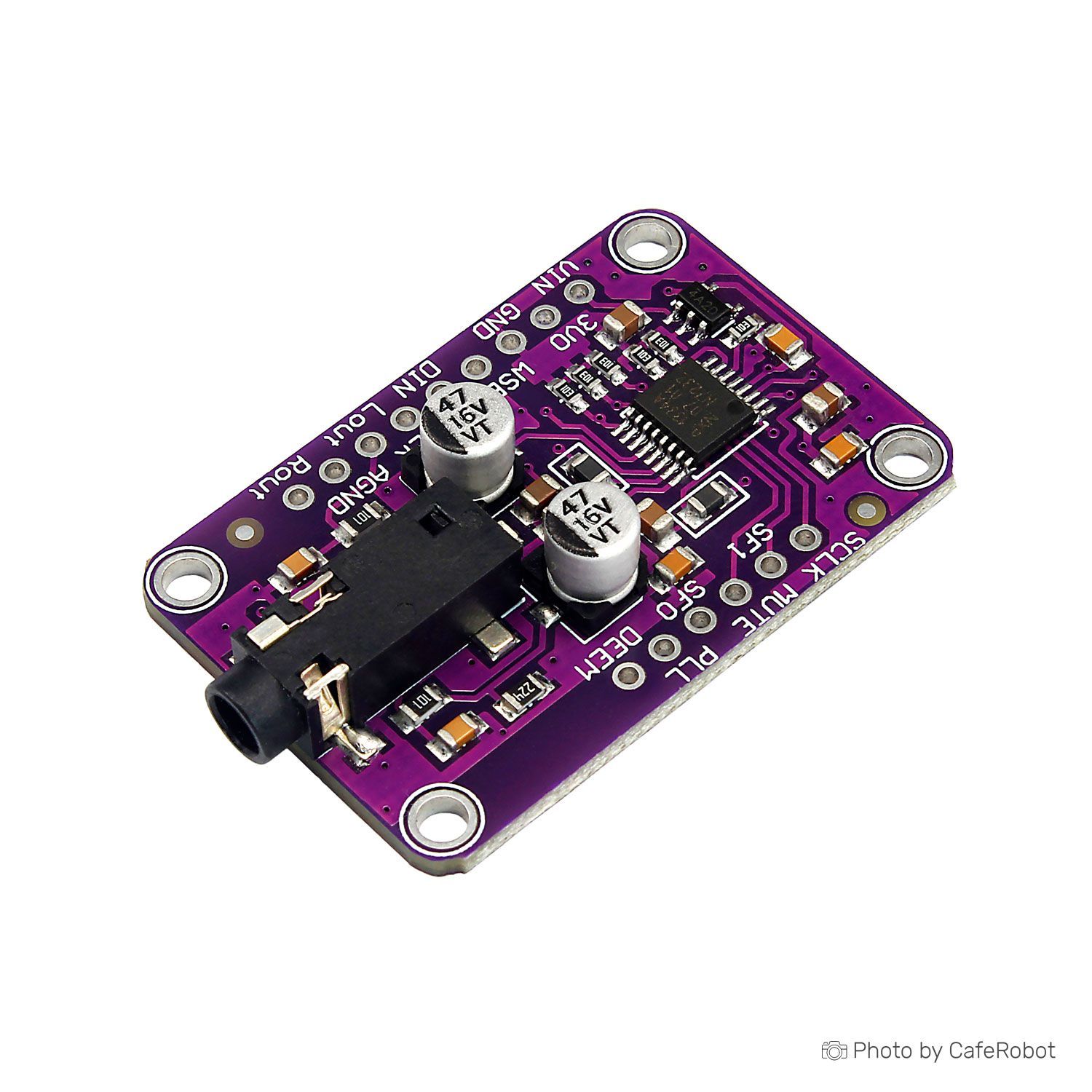

ماژول دیکدر استریو UDA1334A یک مبدل دیجیتال به آنالوگ (DAC) است که امکان دریافت صدای دیجیتال I2S و تبدیل آن به صدای استریو آنالوگ را فراهم می‌کند. این ماژول، با پشتیبانی از ولتاژ 3.3 ولت و 5 ولت، قابلیت کارکرد با بردهای توسعه مختلف را دارد و از طریق ورودی‌های I2S به راحتی به دستگاه‌های صوتی متصل می‌شود. یکی از مزایای مهم این ماژول، PLL داخلی آن است که بدون نیاز به سیگنال ساعت (MCLK) می‌تواند فرکانس مناسب را تولید کند، که این ویژگی آن را برای استفاده با بردهایی مانند Raspberry Pi که خروجی MCLK ندارند، ایده‌آل می‌کند.
این ماژول از داده‌های 16، 20 و 24 بیتی پشتیبانی می‌کند و دارای خروجی صوتی استریو با کیفیت بالا از طریق جک 3.5 میلی‌متری است. همچنین، پین قطع صدا (mute) و فیلتر تنظیم تاکید (de-emphasis) نیز برای کاربری بهتر بر روی آن تعبیه شده‌اند.
مشخصات فنی ماژول دیکدر I2S استریو UDA1334A
ورودی ولتاژ کاری: 3.3V تا 5V
قابلیت پشتیبانی از داده‌های: 16، 20 و 24 بیتی به صورت چپ‌تراز شده
پشتیبانی از فرمت ورودی: I2S (پیش‌فرض)
خروجی: استریو آنالوگ از طریق جک 3.5 میلی‌متری
ویژگی‌ها: PLL داخلی برای تولید سیگنال ساعت، پین قطع صدا (mute)، و فیلتر تاکید (de-emphasis)
ابعاد: 40x25x6 میلی‌متر
وزن خالص: 6 گرم
ویژگی‌های کلیدی ماژول دیکدر I2S استریو UDA1334A
تبدیل مستقیم داده‌های دیجیتال به آنالوگ: مناسب برای کاربردهای صوتی با کیفیت بالا
قابلیت سازگاری با بردهای مختلف: امکان استفاده از ولتاژ 3.3 ولت و 5 ولت
بدون نیاز به سیگنال MCLK: مناسب برای بردهایی مانند Raspberry Pi
پشتیبانی از ورودی‌های چندبیتی: پذیرش داده‌های 16، 20 و 24 بیتی برای انعطاف‌پذیری بیشتر
اتصال و استفاده آسان: طراحی فشرده و اتصال ساده با ورودی‌های I2S


this useful UDA1334A I2S Stereo DAC (Digital to Analog Converter) amplifier breakout board – ideal for any development board with an I2S digital audio output.
This board operates on both 3.3 and 5V DC, and you can set it up to process different formats using hardware pin connections.
The DAC processes data in real time, which gives you a clear analog stereo audio output via the 3.5mm stereo socket.
You can also use this with host boards that don’t have an MCLK in their I2S – such as Raspberry Pi, as the UDA1334A  has an inbuilt PLL to generate the appropriate clock signal.
Input types include default I2S, 16-, 20- or 24-bit left justified data. Board can be set to accept an input system/master clock – however it is set by default to generate it autonomously. Thus you just need to connect Data In, Word Select (Left/Right Clock) and Bit Clock lines. There are also a mute pin and a selectable de-emphasis filter.
Specification of UDA1334A I2S Stereo Decoder Module:
3.3V – 5V logic levels
A built-in PLL will generate the proper clock from the incoming signal.
It has a I2S (default), 16-bit, 20-bit, or 24-bit left justified data for the inputs
It offers a mute pin and a de-emphasis filter
Net Weight 6 g
Dimension(L) 40 mm x (W) 25 mm x (H) 6 mm
