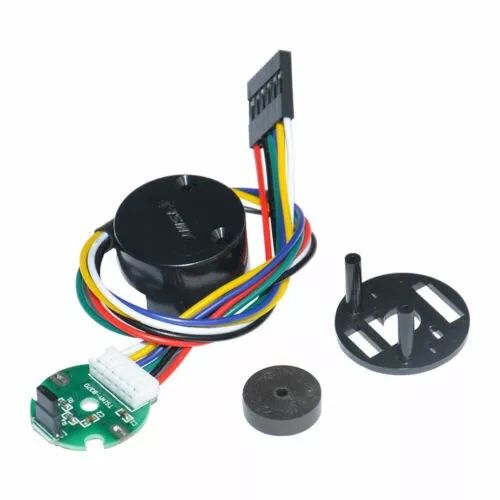

انکودر سرعت هال برای موتور DC یک انکودر افزایشی کوچک است که برای ارائه بازخورد دقیق سرعت و موقعیت موتورهای
DC طراحی شده است. این انکودر از انواع مختلف موتورها مانند JGB37-555، JGA25-370، JGB37-3530 و JGB37-520 پشتیبانی می کند.
با دقت های 12CPR، 13CPR و 16CPR، عملکرد پایداری را برای کاربردهایی مانند رباتیک، اتوماسیون و کنترل موتور ارائه می دهد.
انکودر سیگنال های دو فازی با اختلاف فاز 90 درجه برای تشخیص دقیق حرکت خروجی می دهد.
مشخصات انکودر سرعت هال برای موتور DC

سازگاری موتور: JGB37-555 / JGA25-370 / JGB37-3530 / JGB37-520
ولتاژ کاری: 3.3V ~ 5V
نوع انکودر: افزایشی هال
دقت: 12CPR / 13CPR / 16CPR (بسته به مدل)
رابط خروجی: 2 کانال (A, B) با اختلاف فاز 90 درجه
نوع رابط: سیم DuPont 4P یا 6P، گام 2.54mm
نصب: جوش داده شده به پین های موتور یا پیچ ثابت شده به انتهای موتور (بسته به نوع موتور)
محدوده دما: 0 درجه سانتیگراد ~ 85 درجه سانتیگراد
قطر شفت: 2mm (GA25) / 3.175mm (GB37, 3530/520, 555)
با حلقه محافظ مغناطیسی: فقط در نسخه های حلقه مغناطیسی توخالی موجود است

دیتاشیت انکودر سرعت هال برای موتور DC
دیتاشیت: در دسترس نیست
