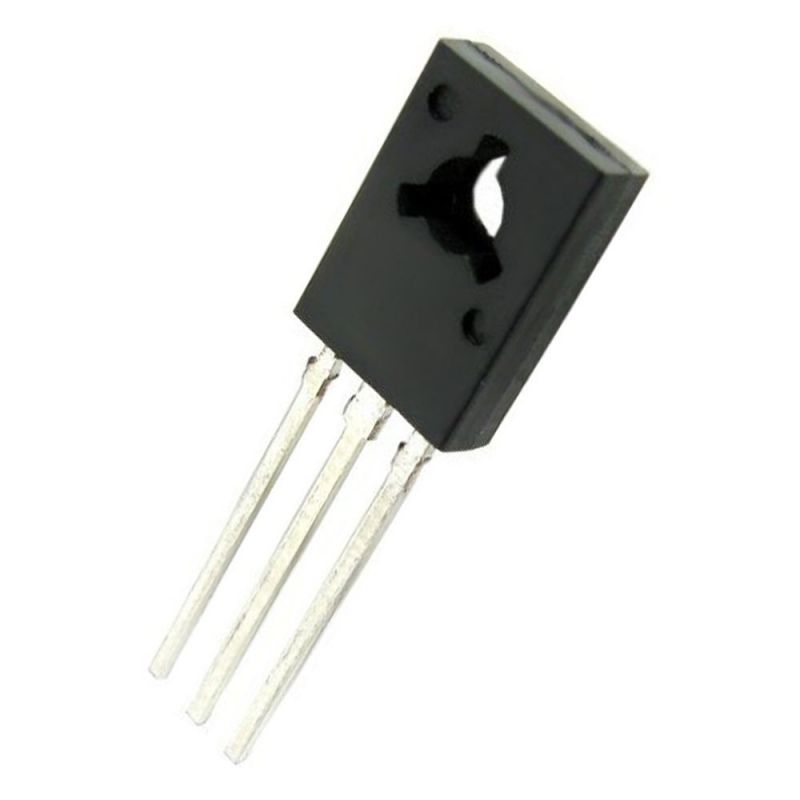

ترانزیستور BD136 نوع PNP پکیج TO-126

ترانزیستور BD136 یک ترانزیستور سیلیکونی از نوع PNP با ساختار اپی‌تاکسیال پلنار است که در پکیج TO-126 عرضه می‌شود. این ترانزیستور برای کاربردهای عمومی تقویت‌کننده و سوئیچینگ در ولتاژها و جریان‌های متوسط طراحی شده است. به دلیل بهره جریان مناسب، ولتاژ اشباع پایین و پایداری حرارتی، در مدارهای صوتی، تقویت‌کننده‌های توان و درایورهای بارهای متوسط مانند موتورها و رله‌ها کاربرد فراوانی دارد. ترانزیستور BD136 مکمل نوع NPN آن، یعنی BD135، محسوب می‌شود.

مشخصات فنی

نوع ترانزیستور: PNP
پکیج: TO-126
حداکثر ولتاژ کلکتور-امیتر (VCEO): 45 ولت
حداکثر ولتاژ کلکتور-باز (VCBO): 45 ولت
حداکثر ولتاژ امیتر-باز (VEBO): 5 ولت
حداکثر جریان کلکتور (IC): 1.5 آمپر
توان تلفاتی (PD): 12.5 وات (در دمای 25 درجه سانتی‌گراد)
بهره جریان DC (hFE): بین 40 تا 250 (بسته به شرایط کاری)
ولتاژ اشباع کلکتور-امیتر (VCE(sat)): حداکثر 0.5 ولت در جریان 0.5 آمپر
ولتاژ روشن شدن بیس-امیتر (VBE(on)): حداکثر 1 ولت در جریان 0.5 آمپر
دمای کاری: -65 تا +150 درجه سانتی‌گراد
