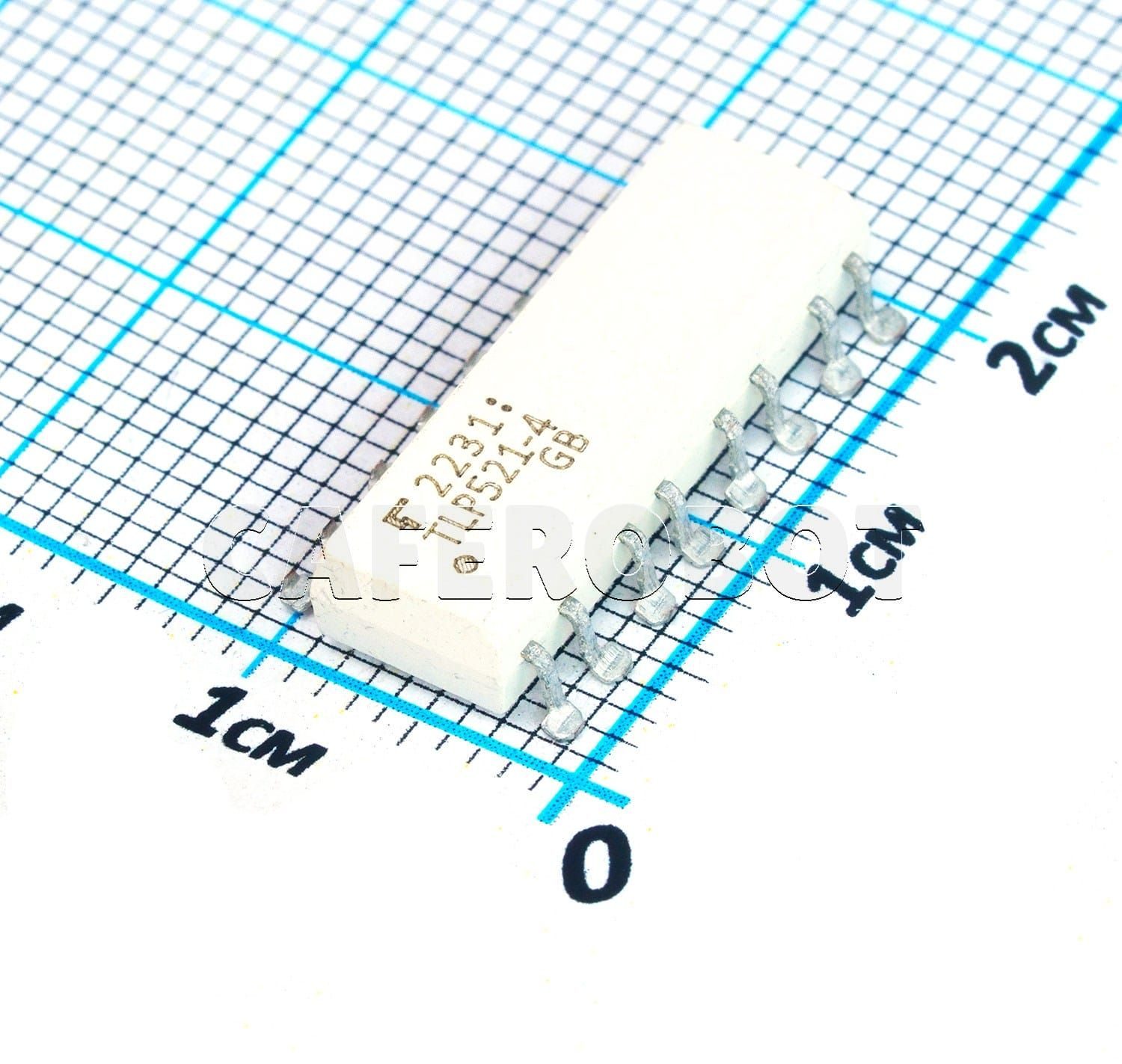

آی‌سی اپتوکوپلر TLP521-4 یک قطعه نوری است که برای جداسازی الکتریکی و انتقال سیگنال بین مدارهای ورودی و خروجی استفاده می‌شود. این قطعه شامل چهار کانال در یک پکیج SOIC-16 بوده و برای کاربردهای متنوعی مانند سوئیچینگ سریع، انتقال سیگنال دیجیتال و حفاظت در برابر نویز مناسب است. TLP521-4 به دلیل طراحی مقاوم و عملکرد پایدار خود، در سیستم‌های صنعتی، منابع تغذیه سوئیچینگ و درایورهای IGBT یا MOSFET به کار می‌رود.
مشخصات فنی آی سی اپتوکوپلر TLP521-4
نوع پکیج: SOIC-16
تعداد کانال‌ها: 4 کانال
ولتاژ ورودی: 1.2 ولت (حداقل)
جریان ورودی: 20 میلی‌آمپر (حداکثر)
ولتاژ خروجی: 70 ولت (حداکثر)
جریان خروجی: 50 میلی‌آمپر (حداکثر)
زمان پاسخ‌دهی: 2 میکروثانیه (typical)
ایزولاسیون: 2500 ولت RMS
دمای کاری: -55 تا +100 درجه سانتی‌گراد
کاربردها: انتقال سیگنال دیجیتال، سوئیچینگ سریع، درایورهای توان بالا
The TLP521-4 optocoupler IC is a photocoupler designed to provide electrical isolation and signal transmission between input and output circuits. It features four channels in a single SOIC-16 package, making it ideal for applications like high-speed switching, digital signal transmission, and noise protection. Known for its robust design and reliable performance, the TLP521-4 is commonly used in industrial systems, switching power supplies, and IGBT or MOSFET drivers.
Specifications of TLP521-4 Optocoupler IC
Package Type: SOIC-16
Number of Channels: 4 channels
Input Voltage: 1.2V (minimum)
Input Current: 20mA (maximum)
Output Voltage: 70V (maximum)
Output Current: 50mA (maximum)
Response Time: 2 microseconds (typical)
Isolation Voltage: 2500V RMS
Operating Temperature: -55°C to +100°C
Applications: Digital signal transmission, high-speed switching, high-power drivers
