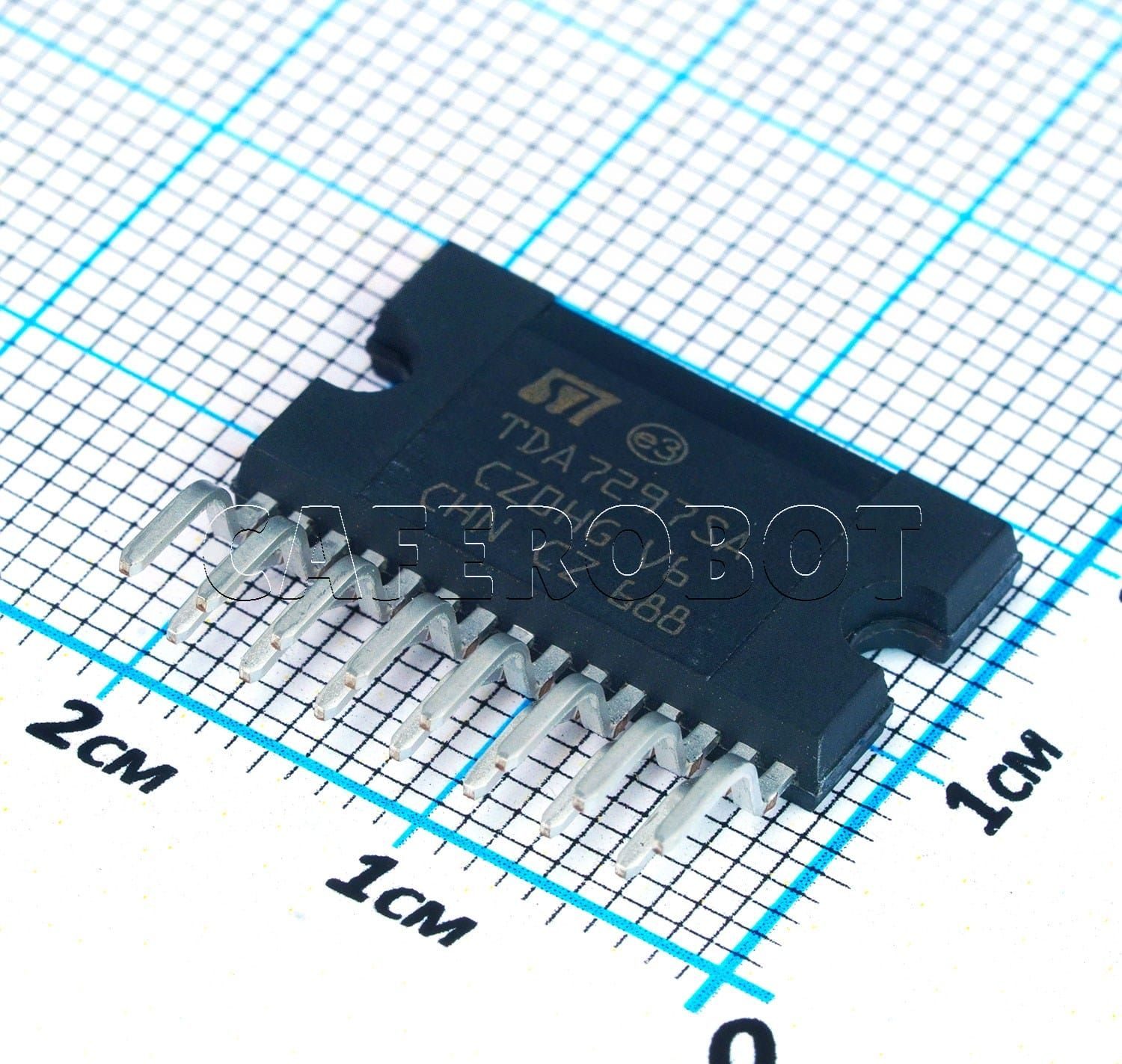

آی‌سی TDA7297A یک تقویت‌کننده صوتی دوکاناله کلاس AB است که در پکیج Multiwatt-15 ارائه می‌شود. این آی‌سی برای کاربردهایی مانند تلویزیون‌ها و رادیوهای قابل حمل طراحی شده و با ولتاژ تغذیه گسترده‌ای از 6.5 ولت تا 18 ولت کار می‌کند. ویژگی‌هایی مانند حداقل نیاز به قطعات خارجی، عملکردهای استندبای و میوت، حفاظت در برابر اتصال کوتاه و دمای بیش از حد، آن را به گزینه‌ای مناسب برای سیستم‌های صوتی با کیفیت تبدیل کرده است.
مشخصات فنی TDA7297A
ولتاژ تغذیه عملیاتی: 6.5 ولت تا 18 ولت
توان خروجی حداکثر: 2×15 وات در بار 8 اهم
جریان خروجی مداوم هر کانال: 1.5 آمپر
تحریف هارمونیک کل (THD): 0.1٪ در توان 1 وات
نسبت سیگنال به نویز (SNR): 56 دسی‌بل
حفاظت در برابر اتصال کوتاه: دارد
حفاظت در برابر دمای بیش از حد: دارد
ابعاد: 25.3 میلی‌متر × 10 میلی‌متر × 4.5 میلی‌متر
دیتاشیت TDA7297A
برای اطلاعات فنی دقیق، به دیتاشیت TDA7297A مراجعه کنید.
The TDA7297A is a dual-channel class AB audio amplifier IC available in a Multiwatt-15 package. Designed for applications such as televisions and portable radios, it operates over a wide supply voltage range from 6.5V to 18V. Features like minimal external components, standby and mute functions, short-circuit and thermal overload protection make it a suitable choice for high-quality audio systems.
Specifications of TDA7297A
Operating Supply Voltage: 6.5V to 18V
Maximum Output Power: 2×15W into 8Ω
Continuous Output Current per Channel: 1.5A
Total Harmonic Distortion (THD): 0.1% at 1W
Signal-to-Noise Ratio (SNR): 56dB
Short-Circuit Protection: Yes
Thermal Overload Protection: Yes
Dimensions: 25.3mm x 10mm x 4.5mm
Datasheet of TDA7297A
For detailed technical information, refer to the TDA7297A Datasheet.
