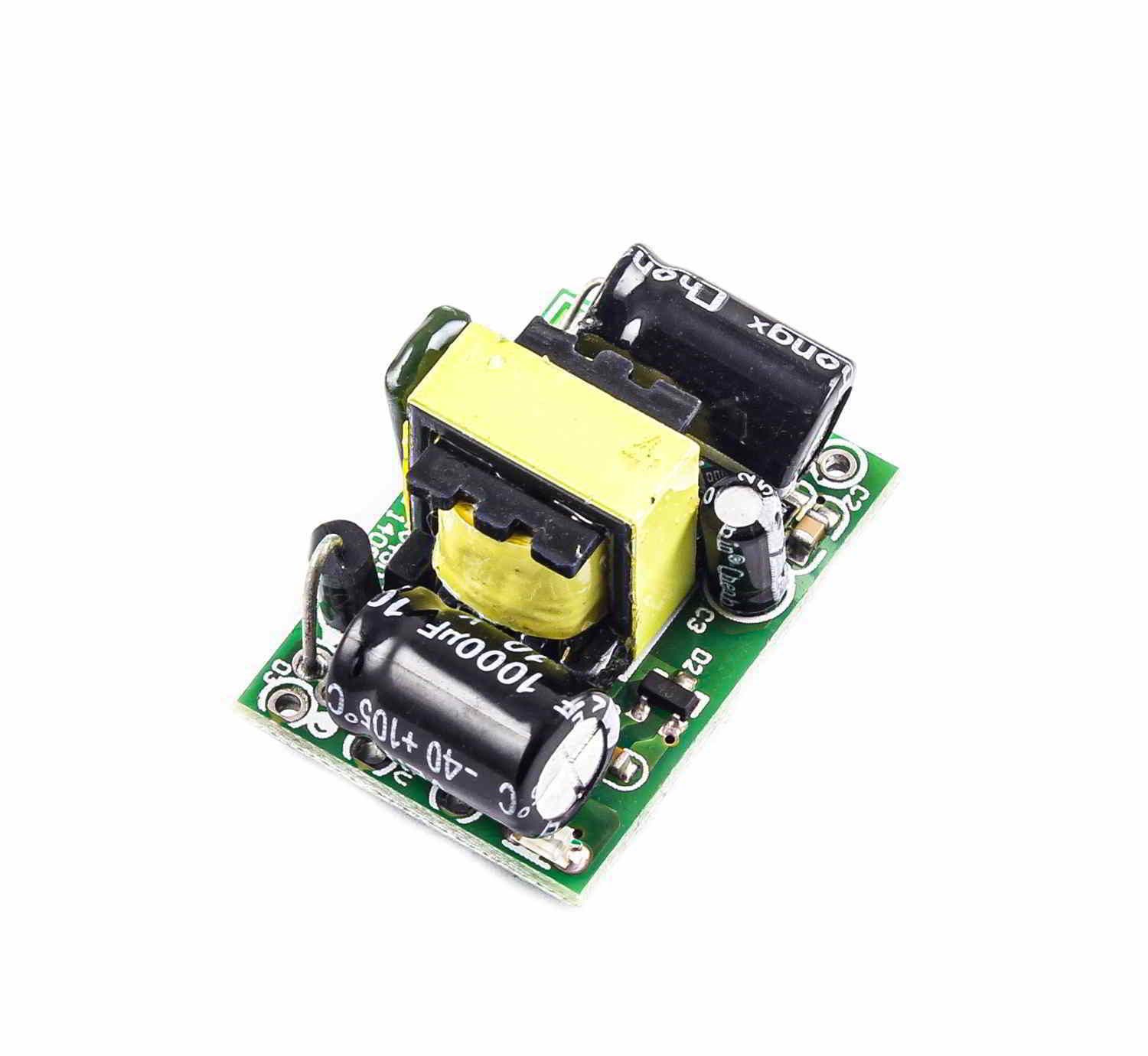

هر سیستم یا مدار الکترونیکی نیاز به یک منبع تغذیه دارد که بسته به کاربرد آن، ممکن است دارای برق ثابت یا متناوب باشد.اما فاکتورهای مهمی برای انتخاب منابع تغذیه باید در نظر گرفت. از جمله این فاکتورها راندمان بالا، خروجی مورد نظر، اتلاف توان کم و ابعاد مناسب می باشد. این ماژول سوییچینگ دارای ولتاژ ورودی متناوب و خروجی ثابت 3.3 ولت و جریان خروجی در محدوده 0 تا 600 میلی آمپر و حداکثر جریان خروجی 700 میلی آمپر می باشد. این ماژول پاور سوئیچینگ دارای محافظت دمایی، محافظت اضافه جریان و محافظت اتصال کوتاه می باشد. راندمان این ماژول 85 درصد و ولتاژ ریپل خروجی 150 میلی ولت است که در دمای 20- تا 60 درجه سانتی گراد کار می کند.
Description:
A switched-mode power supply is an electronic power supply that incorporates a switching regulator to convert electrical power efficiently. Like other power supplies, an SMPS transfers power from a DC or AC source (often mains power) to DC loads, such as a personal computer, while converting voltage and current characteristics. Unlike a linear power supply, the pass transistor of a switching-mode supply continually switches between low-dissipation, full-on and full-off states, and spends very little time in the high dissipation transitions, which minimizes wasted energy. A hypothetical ideal switched-mode power supply dissipates no power.This power supply is an isolated industrial-grade module power supply that provides temperature protection, overcurrent protection, and short-circuit protection features. With high and low voltage isolation, AC85 ~ 265V wide voltage input, and AC and DC dual-use. It includes 431 precision regulated DC5V output, ultra-small size, high reliability, and high performance.
Input Characteristics:
Input Voltage Range: 85 ~ 240V ACInput Current: 0.0273 (110V AC) ~ 0.014 (220V AC)Input Surge Current: 20A
Output Regulation Characteristics:
Output Voltage Range: 3.1 ~ 3.5VOutput Current Range: 0A ~ 600 mAPeak Current: 700 mAOutput Power: 2.5w maximum 3WOutput Efficiency: 85%Output Ripple: 150mVSwitch Overshoot: 10%Output Rise Time: 100ms
Environmental Features:
Operating Temperature: -20 ~ 60 deg.] CRelative humidity: 40 ~ 90% RH
Protection:
Output Over Power Protection: Recovery characteristics: lock, after re-starting recoveryShort circuit protection: Recovery characteristics: lock, after re-starting recoveryTemperature protection: Recovery characteristics: lock, after re-starting recoveryOvercurrent protection: Recovery characteristics: lock, after re-starting recovery
