ماژول نمایشگر ال ای دی ماتریسی 8x32 دارای چیپ درایور MAX7219

این کالا را با دوستان خود به اشتراک بگذارید

ماژول نمایشگر ال ای دی ماتریسی 8×32 دارای چیپ درایور MAX7219

هشدار : لطفا قبل از تکمیل خرید از طریق تلگرام با آی دی @micro_sib استعلام موجودی بگیرید.
از ساعت 9 الی 16 پاسخ گوی شما هستیم
امکان برگشت کالا در همه گروه ها با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
گارانتی اصالت و سلامت فیزیکی کالا
موجود در انبار
209,000 تومان

توضیحات بیشتر

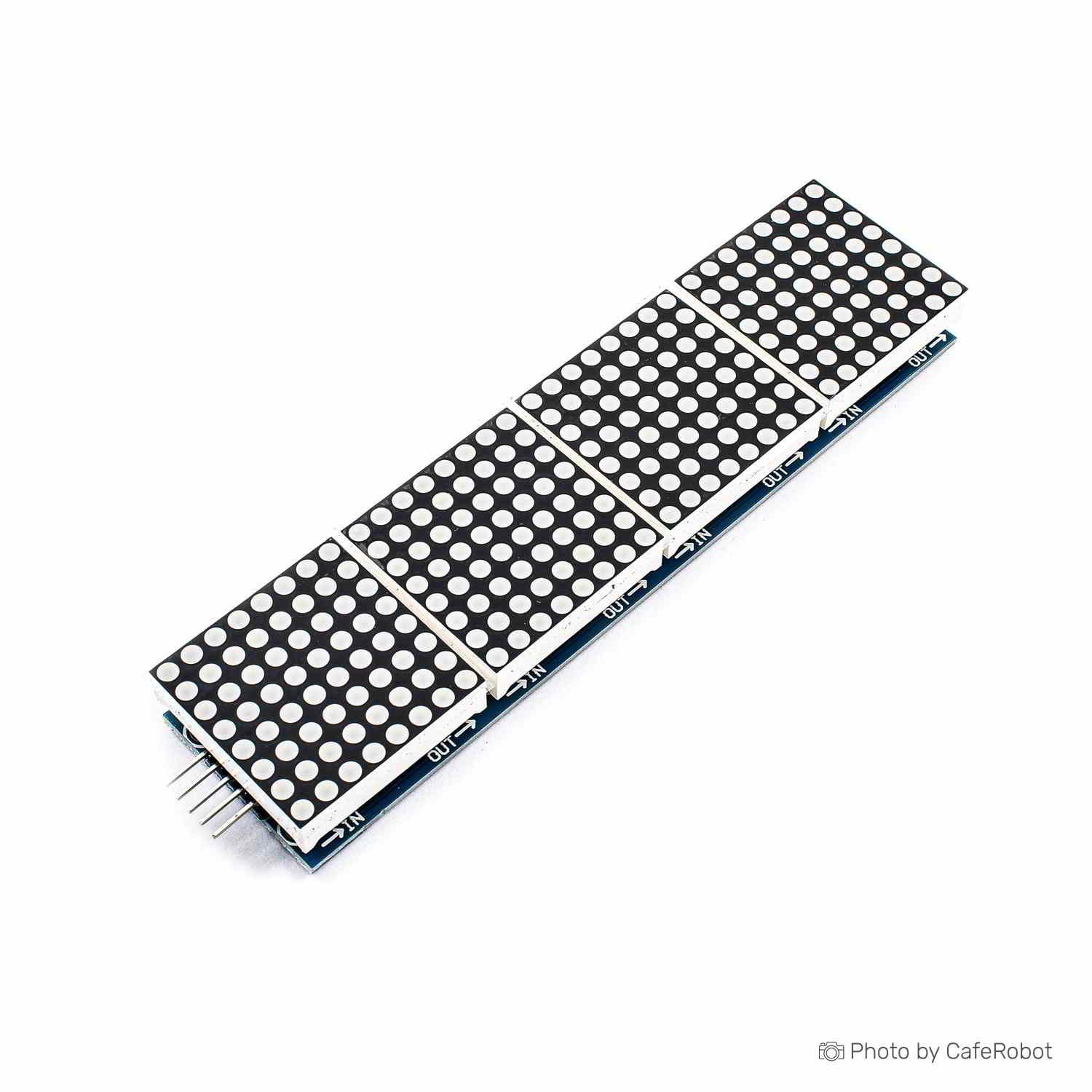

این محصول، از 4 ماتریس 8 در 8 از LED تشکیل شده که جهت نمایش کاراکترهای عددی یا الفبایی بسیار مناسب است و کاربردهای بسیاری، همچون ساخت انواع پنل های نمایشی الکترونیکی دارد. به علاوه، اتصال آن به برد آردوینو بسیار ساده است . چیپ درایور این ماژول MAX7219 است و از نوع کاتد مشترک میباشد .
مشخصات فنی ماژول نمایشگر ال ای دی ماتریسی 8×32:
نوع ال ای دی ماتریسی : کاتد مشترک
رنگ ال ای دی: قرمز
ابعاد کلی ماتریس : 32*8
درایور  : MAX7219
ولتاژ کاری : 5 ولت
قابلیت اتصال چندگانه ی ماژول های مشابه به یکدیگر
ابعاد : 12.8×3.2×1.3 سانتی متر

ادامه مطلب

نقد و بررسی‌ها افزودن نظر

4.3
از ۵
از مجموع 13 امتیاز
  • کیفیت ساخت
    3
  • ارزش خرید به قیمت
    3
  • نوآوری
    3
  • امکانات
    3
  • سهولت استفاده
    3
  • طراحی و ظاهر
    3
دیدگاه خود را درباره این کالا بیان کنید
افزودن دیدگاه
بدون عنوان
08 دی 1402 علی
ساعت بسیار زیبا با رنگ بسیار زیبا در شب این ماژول آبی رنگ رو از کافه ربات تهیه کردم خیلی به دنبال رنگ آبی بودم فقط اینجا موجود بود، با تشکر از کافه ربات
امیدوارم رنگ آبی باز هم وجود بشه خیلی نیازه
آیا این دیدگاه برایتان مفید بود؟
0
بدون عنوان
04 آذر 1402 eddy
رنگ آبی بسیار زیبا، کمی گران
آیا این دیدگاه برایتان مفید بود؟
0
بدون عنوان
17 فروردین 1402 احمد
سون سگمنت های بزرگ قیمت بالایی دارن و حروف رو نمایش نمیدن ولی این ماژول تمام کمبود ها رو رفع میکنه. قیمت مناسبی هم داره
آیا این دیدگاه برایتان مفید بود؟
0
بدون عنوان
11 مهر 1401 موسوی
کیفیت عالی خصوصا بسته بندی و ارسال به موقع
آیا این دیدگاه برایتان مفید بود؟
0
بدون عنوان
19 مرداد 1401 رضا
تازه بدستم رسیده هنوز تست عملکردی ازش نگرفتم اما واقعا از بسته بندیش راضییم و کیفیتش هم به نظر خیلی خوب میاد .. با این ماتریسا میخوام یدونه تابلو روان مینیاتوری بلوتوث تحت اندرویید درست کنم .. کافه رباتیا ممنون ازتون
آیا این دیدگاه برایتان مفید بود؟
0
بدون عنوان
22 تیر 1401 Soheil
من چندین ماژول و تراشه Max7219 بدلیل کارایی بالاشون تا حالا خریدم. در واقع یه درایور پر قدرت هست که باهاش میتونین سون سگمنت رو هم راه اندازی کنین. میخوام اینجا در مورد خرید ماژول Max7219 که هم آبیش و هم سبزش رو از همین فروشگاه خریدم، نقد منصفانه ای بنویسم و ممکنه تصاویر و بعضی از توضیحاتی که اینجا میدم برای آبی هم یکی باشه.
دات ماتریس های این ماژول به اندازه رنگ قرمز و آبی این ماژول، پر نور نیستن که ممکنه مشکل به درایور برگرده و همچنین راه اندازی ال ای دی سبز. ال ای دی دات ماتریس ها مات هستن و تا حد قابل قبولی، نور رو پخش میکنن. دات ماتریس ها (هم سبز و هم آبی) روی پین هدر نصب هستن و میشه اونها رو با دست از روی بورد جدا کرد که این مورد البته در خریدهای مختلف ممکنه متفاوت باشه. متاسفانه دات ماتریس ها بهم چسبیده نیستن و فاصله حدود 2 میلی متری از هم دارن. پس طول ماژول (هم سبز و هم آبی) از ماژول هایی که دات ماتریس ها بدون فاصله کنار هم هستن (و معمولا رنگ قرمز دارن) بلندتر هستن که در عکس هایی که گذاشتم، مشخص هست.
پارت نامبر دات ماتریس آبی 1088AB هست و سبز 1088AYG هست و قرمز 1088AS هست. رنگ آبی این ماژول دو ایراد اساسی داره:
اول اینکه تراشه بکار رفته فاقد مشخصات هست (عکس رو بینید). یعنی این تراشه، کارایی Max7219 رو داره اما اصل یا مشابه معتبرش (مثل GC7219) نیست و فیک هست. فکر نمیکنم زیاد دوام بیاره.
دوم اینکه در اتصال به ماژول آبی، پرش نور وجود داره. یه جورایی چشم، رفرش شدن رو تشخیص میده. چون هدف این دست ماژول ها، نمایش بصری هست، پس این مشکل، مشکل بسیار بسیار بزرگی محسوب میشه.
در مجموع برای این ماژول، سبز بودن دات ماتریس ها تنها امتیاز مثبت هست.
لازم به ذکر هست که سایز دات ماتریس ها یکی هست و میتونین بجای هم اونها رو نصب کنین
آیا این دیدگاه برایتان مفید بود؟
0
بدون عنوان
22 تیر 1401 Soheil
من چندین ماژول و تراشه Max7219 بدلیل کارایی بالاشون تا حالا خریدم. در واقع یه درایور پر قدرت هست که باهاش میتونین سون سگمنت رو هم راه اندازی کنین. میخوام اینجا در مورد خرید ماژول Max7219 که هم آبیش و هم سبزش رو از همین فروشگاه خریدم، نقد منصفانه ای بنویسم و ممکنه تصاویر و بعضی از توضیحاتی که اینجا میدم برای سبز هم یکی باشه.
دات ماتریس های این ماژول تقریبا به اندازه رنگ قرمز این ماژول، پر نور هست. رنگ سبز اصلا پر نور نیست. ال ای دی دات ماتریس ها مات هستن و تا حد قابل قبولی، نور رو پخش میکنن. دات ماتریس ها (هم سبز و هم آبی) روی پین هدر نصب هستن و میشه اونها رو با دست از روی بورد جدا کرد که این مورد البته در خریدهای مختلف ممکنه متفاوت باشه. متاسفانه دات ماتریس ها بهم چسبیده نیستن و فاصله حدود 2 میلی متری از هم دارن. پس طول ماژول (هم سبز و هم آبی) از ماژول هایی که دات ماتریس ها بدون فاصله کنار هم هستن (و معمولا رنگ قرمز دارن) بلندتر هستن که در عکس هایی که گذاشتم، مشخص هست.
پارت نامبر دات ماتریس آبی 1088AB هست و سبز 1088AYG هست و قرمز 1088AS هست. رنگ آبی این ماژول دو ایراد اساسی داره:
اول اینکه تراشه بکار رفته فاقد مشخصات هست (عکس رو بینید). یعنی این تراشه، کارایی Max7219 رو داره اما اصل یا مشابه معتبرش (مثل GC7219) نیست و فیک هست. فکر نمیکنم زیاد دوام بیاره.
دوم اینکه در اتصال دو یا چند ماژول بهم، پرش نور وجود داره. یه جورایی چشم، رفرش شدن رو تشخیص میده. چون هدف این دست ماژول ها، نمایش بصری هست، پس این مشکل، مشکل بسیار بسیار بزرگی محسوب میشه. من این مورد رو با جدا کردن دات ماتریس و نصب روی ماژولی که قبلا داشتم هم چک کردم. از برنامه md_parola و md_max72xx استفاده کردم. قبلا با این کتابخونه ها کار کردم و اتصال سه ماژول قرمز رو باهاشون تست کردم.
در مجموع برای این ماژول، آبی بودن دات ماتریس ها تنها امتیاز مثبت هست.
لازم به ذکر هست که سایز دات ماتریس های سبز و آبی و قرمز یکی هست و میتونین بجای هم اونها رو نصب کنین.
آیا این دیدگاه برایتان مفید بود؟
0
بدون عنوان
23 خرداد 1401 fhgb90
بعلت استفاده از MAX7219 در آن میتوان تعداد زیادی ماژول را در سطر و ستونهای دلخواه بهم متصل کرده و متن و گرافیک روی انها نمایش داد. همه مازولها بدنبال هم وصل شده و در نهایت تعداد سه عدد از پایه های میکرو درگیر میشوند. نیازی به سرکشی مداوم میکرو جهت نمایش اطلاعات نیست و سی.پی.یو درگیر نیست. فقط یکبار اطلاعات ارسال شده و کنترلر داخلی ماژول نمایش اطلاعات را بر عهده دارد.
آیا این دیدگاه برایتان مفید بود؟
0
بدون عنوان
23 خرداد 1401 fhgb90
بعلت استفاده از MAX7219 در آن میتوان تعداد زیادی ماژول را در سطر و ستونهای دلخواه بهم متصل کرده و متن و گرافیک روی انها نمایش داد. همه مازولها بدنبال هم وصل شده و در نهایت تعداد سه عدد از پایه های میکرو درگیر میشوند. نیازی به سرکشی مداوم میکرو جهت نمایش اطلاعات نیست و سی.پی.یو درگیر نیست. فقط یکبار اطلاعات ارسال شده و کنترلر داخلی ماژول نمایش اطلاعات را بر عهده دارد.
آیا این دیدگاه برایتان مفید بود؟
0
بدون عنوان
10 خرداد 1401 محمد
دقیقا همون چیزی که میخواستم بود ، اگه دوست دارید یه تابلو روان مینیاتوری بسازید ، بهترین گزینه این نمایشگر ماتریسی هستش
آیا این دیدگاه برایتان مفید بود؟
0
بدون عنوان
14 فروردین 1401 محمدحسین
کیفیت قطعه خیلی خوب بود و ایرادی هم نداشت و بسته بندی ارسالی هم خوب بود.
آیا این دیدگاه برایتان مفید بود؟
0
بدون عنوان
25 بهمن 1400 امین
کاش بینشون هیچ فاصله ای نبود و هر 4 قسمت کاملا بهم چسبیده و یکپارچه میشد
آیا این دیدگاه برایتان مفید بود؟
0
بدون عنوان
07 خرداد 1397 سهیل
بار اول که امتحان کردم بعضی از سطرها و ستون‌هاش روشن نمی‌شد یا قاطی بود. چون مدتی هم از خریدش گذشته بود افسوس خوردم که جنس خراب گیرم اومده. با دقت که نگاه کردم متوجه شدم موقع مونتاژ پنل روی سوکت، یه سری از پین‌ها خم شده و جا نرفته بودن. جالبه که فقط یکی از پنل‌ها درست جا زده شده بود.
