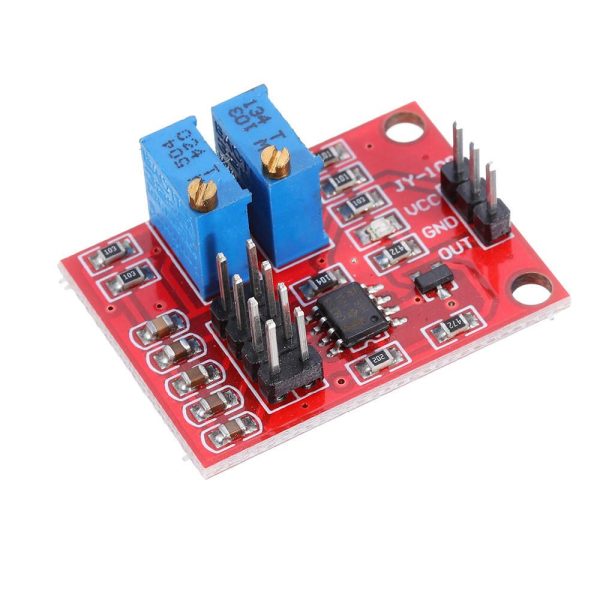

ماژول مولد پالس LM358 با قابلیت تولید پالس مربعی

این کالا را با دوستان خود به اشتراک بگذارید

ماژول مولد پالس LM358 با قابلیت تولید پالس مربعی

موجودی ها در سایت به روز می باشد درصورت نیاز به پشتیبانی لطفا از طریق تلگرام با آی دی @micro_sib پیام خود را ارسال کنید تا در اولین فرصت به درخواست شما رسیدگی شود. با تشکر
از ساعت 9 الی 16 پاسخ گوی شما هستیم
امکان برگشت کالا در همه گروه ها با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
گارانتی اصالت و سلامت فیزیکی کالا
ناموجود
32,100 تومان

ناموجود

توضیحات بیشتر

li,
p,
h2,
h3 {
text-align: right;
direction: rtl;
}
کاربردهای ماژول مولد پالس LM358 با قابلیت تولید پالس مربعی:
1. تولید مولد پالس مربعی برای توسعه تجربی
2. درایو استپر موتور
3. تولید پالس های قابل تنظیم برای استفاده توسط MCU
4. تولید پالس های قابل تنظیم برای کنترل مدارهای مرتبط

مشخصات فنی ماژول مولد پالس LM358 با قابلیت تولید پالس مربعی:
1. اندازه: 3.5cm * 4.6cm
1. تراشه اصلی: LM358
2. ولتاژ ورودی: 5V-12VDC
3. جریان ورودی: ≥100mA.
4. دامنه خروجی: نزدیک به ولتاژ ورودی.
5. محدوده تنظیم فرکانس: 0.07HZ-2KHZ (یعنی سیکل حدود 0.45 میلی ثانیه تا 15 ثانیه است)
6. محدوده تنظیم Duty cycle: 0٪ تا 100٪
7. جریان خروجی: صفحه با 9012 تریود  است. بنابراین توان راه اندازی نسبتاً بالایی دارد. جریان خروجی می تواند تا 500mA باشد، خروجی می تواند مستقیماً رله کوچک یا موتور کوچک را روشن کند.

روش تنظیم فرکانس ماژول مولد پالس LM358 با قابلیت تولید پالس مربعی:
برای انتخاب فرکانس، محل نصب 4 جامپر روی برد وجود دارد:
هر 4 جامپر اتصال کوتاه برداشته شود. در این صورت، دوره تناوب خروجی 0.3 ثانیه خواهد بود که بالاترین فرکانس این ماژول است.
اگر یک عدد جامپر اتصال کوتاه وارد شود، دوره تناوب را می توان تا حدود 4 ثانیه تنظیم کرد.
اگر 2 عدد جامپر اتصال کوتاه وارد شود، دوره تناوب را می توان تا حدود 7 ثانیه تنظیم کرد.
اگر 3 عدد جامپر اتصال کوتاه وارد شود، دوره تناوب را می توان تا حدود 10 ثانیه تنظیم کرد.
اگر 4 عدد جامپر اتصال کوتاه وارد شود، دوره تناوب را می توان تا حدود 15 ثانیه تنظیم کرد.
