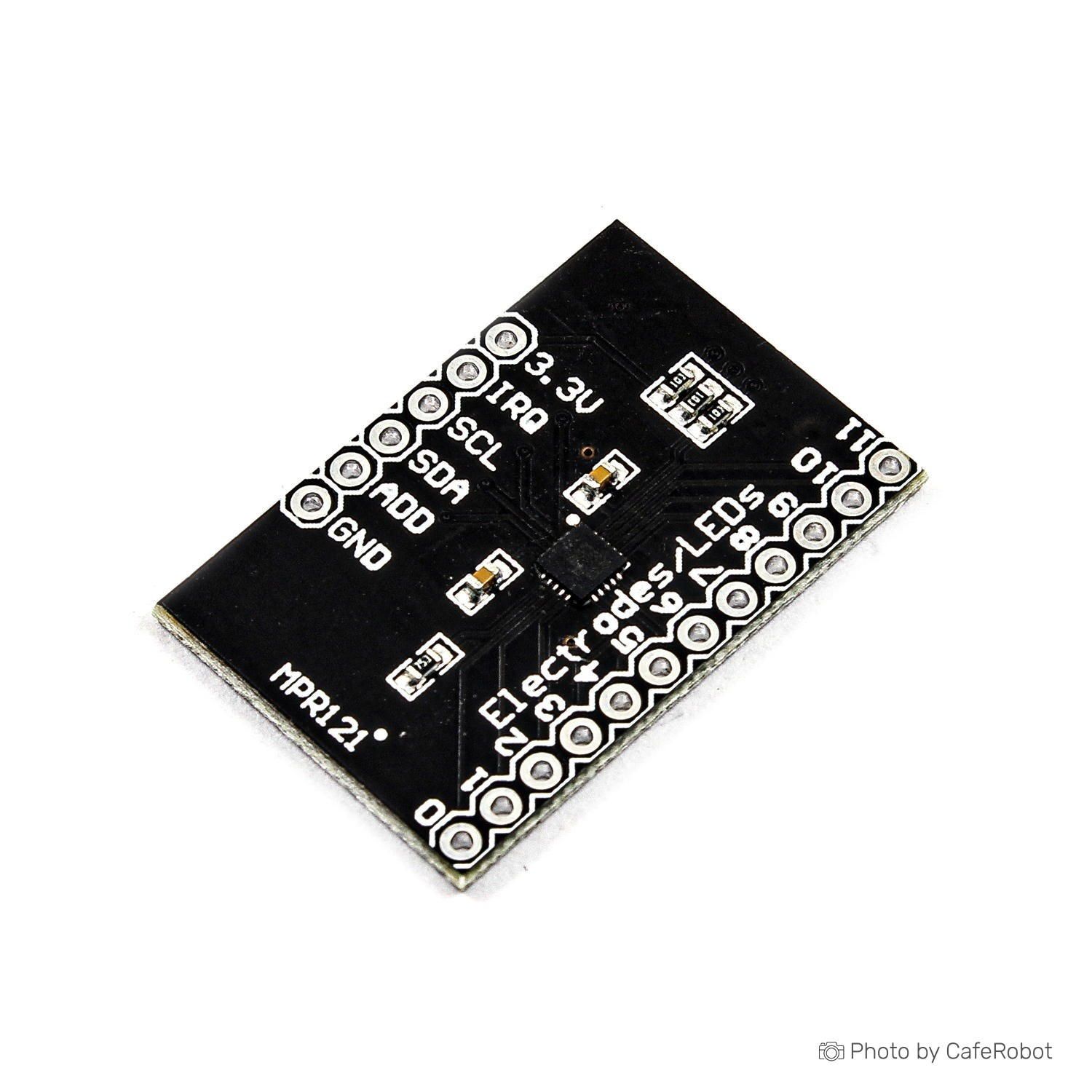

ماژول سنسور تاچ mpr121 متشکل از یک برد دارای سنسور کنترلر لمس خازنی MPR121 است که بوسیله رابط I2C قابل راه اندازی می باشد. چیپ این ماژول قابلیت کنترل 12 الکترود منفرد بعلاوه سیزدهمین الکترود شبیه سازی شده را داراست. این ماژول همچنین دارای هشت پین راه انداز LED می باشد. درصورتی که این پین ها به عنوان پین الکترود بکار گرفته نشوند می توانند برای راه اندازی LED استفاده شوند.
پشت برد این ماژول چهار جامپر قرار دارد که همگی آنها بصورت پیشفرض بصورت (closed) تنظیم شده اند.جامپر آدرس ، پین ADD را به زمین متصل می کند یعنی اینکه بطور پیشفرض آدرس I2C چیپ 0x5A خواهد بود. درصورت نیاز به تغییر آدرس چیپ (بوسیله اتصال ADD به پین دیگر) از باز بودن جامپر اطمینان حاصل کنید.جامپرها همچنین می توانند به پین SDA ، SCL و پین interrupt به مقاومتهای pull-up 10k متصل شوند. درصورتی که نیاز به مقاومت های pull-up ندارید می توانید با قطع اتصال آنها به جامپرها را باز کنید. بر روی این برد هیچگونه رگولاتوری نصب نیست بنابراین ولتاژ تغذیه باید بین 2.5 تا 3.6V باشد. این ماژول بوسیله آردینو قابل راه اندازی می باشد.
مشخصات فنی ماژول سنسور لمسی تاچ خازنی MPR121 :
ولتاژ تغذیه بین 1.71 تا 3.6 ولت
مصرف جریان به ازای فاصله زمانی 16ms معادل 26uA و در مد STOP برابر با 3uA
دارای 12 ورودی لمس خازنی
با قابلیت تشخیص کامل لمس
پیکربندی و کالیبره خودکار به ازای هر ورودی لمس
ارتبط از نوع I2C
