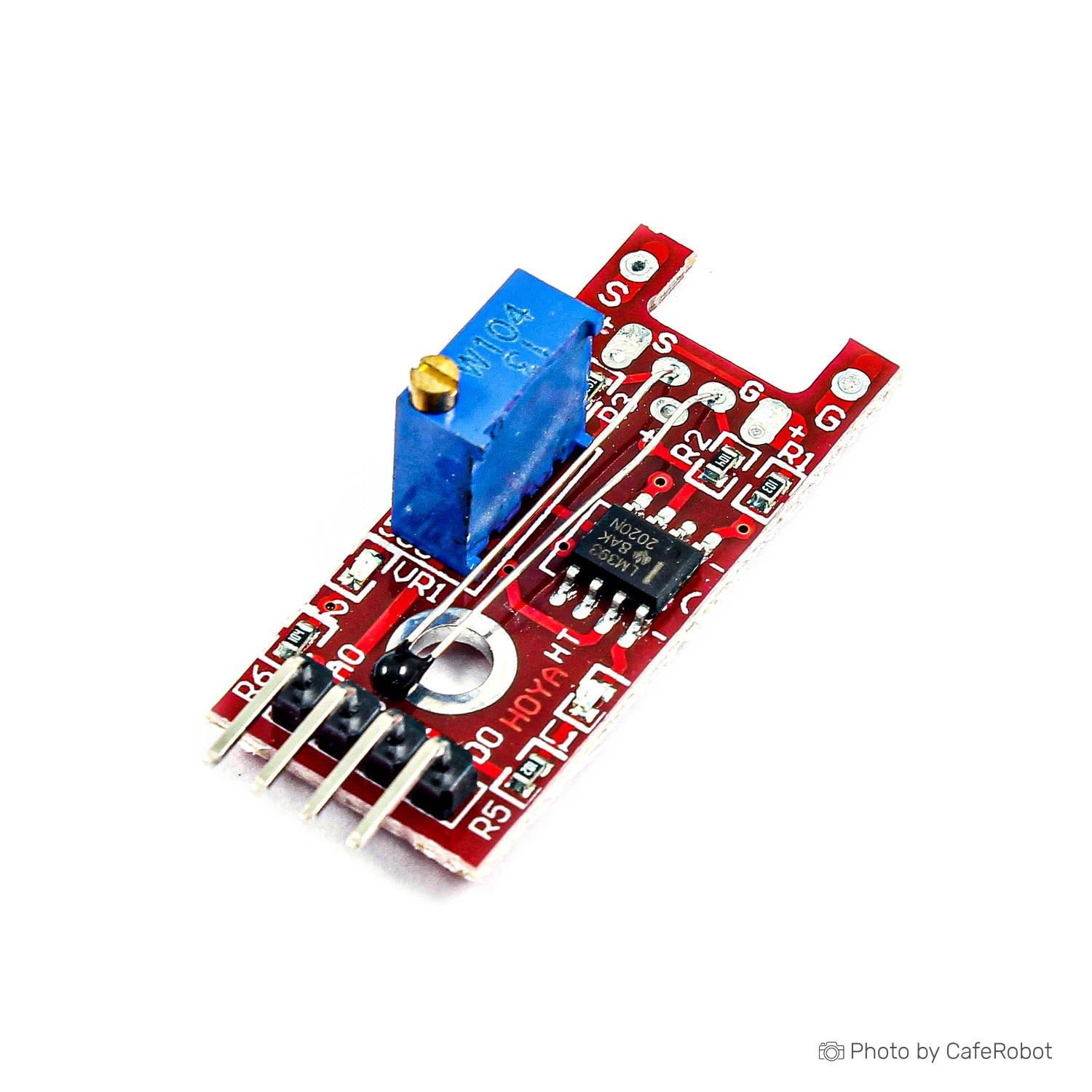

توضیحات ماژول سنسور دمای دیجیتال KY-028:
این ماژول دارای 3 جزء اصلی بر روی برد خود است. جزء اول حسگر است که وظیفه اندازه گیری دمای محیط را بر عهده دارد. و یک سیگنال آنالوگ را به جزء دوم، یعنی تقویت کننده می فرستد. سیگنال در این بخش تقویت شده و به پایه خروجی آنالوگ ماژول ارسال می شود.
جزء سوم یک مقایسه کننده است که اگر سیگنال بزرگتر از یک مقدار خاص قرار گیرد، پایه خروجی دیجیتال و LED را روشن می کند.
با تنظیم پتانسیومتر می توانید دمای حد آستانه را کنترل کنید.
نکته: این ماژول دارای یک ترمیستور NTC است که مقاومت آن با افزایش دما کاهش می یابد. بنابراین سیگنال آنالوگ خروجی، نسبت عکس با دمای محیط دارد. به این معنی که با افزایش دمای محیط، ولتاژ آنالوگ خروجی کاهش پیدا می کند.
ویژگی های ماژول سنسور دمای دیجیتال: KY-028
;محدوده اندازه گیری دما: -55 درجه سانتیگراد / +125 درجه سانتیگرادمحدوده تشخیص دمای ماژول: 20 تا 80 درجه سانتی گرادامکان جایگزین کردن سنسور NTC با نمونه ضد آب برای اندازه گیری دمای مایعات
دارای خروجی آنالوگ و دیجیتال
راهنمای عملکرد ماژول سنسور دمای دیجیتال:KY-028
مقاومت حرارتی ماژول، به دمای محیط بسیار حساس است. از طریق تنظیم پتانسیومتر، می توانید آستانه تشخیص دما (به عنوان مثال، دمای کنترل) را تغییر دهید،
خروجی DO را می توان مستقیماً به میکروکنترلر متصل کرد تا سطح منطقی آن را تشخیص دهد و بر اساس آن عملیاتی را انجام دهد.
LED1: نشان می دهد که منبع تغذیه به ماژول وصل است.
LED2: نشان می دهد که دما از حد آستانه عبور کرده است.
