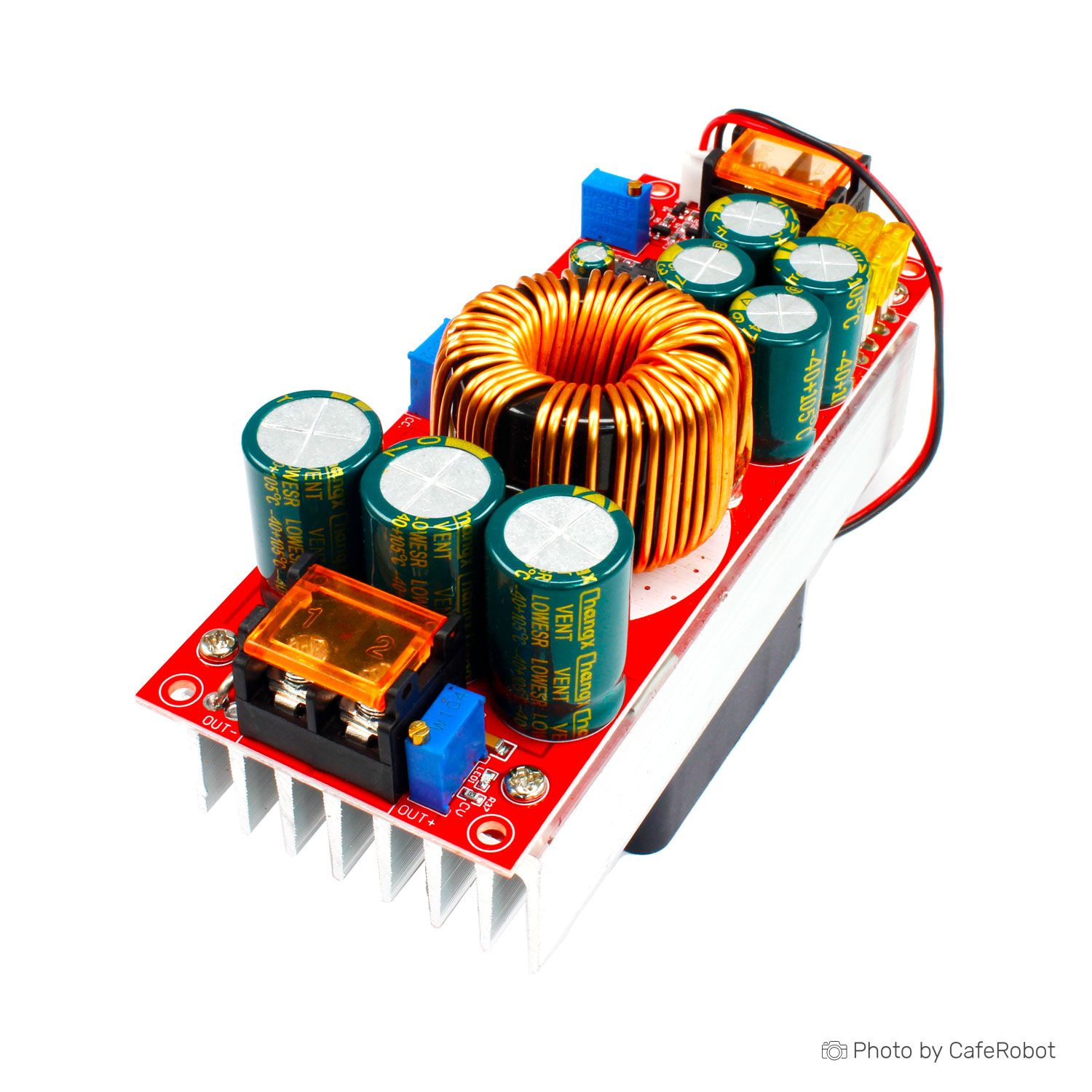

توضیحات ماژول رگولاتور DC به DC افزاینده 1500 وات
ماژول منبع تغذیه از حفاظت ورودی معکوس با MOS پشتیبانی می‌کند تا هیچ نگرانی بابت اتصال اشتباه سیم‌های ورودی و سوختن منبع تغذیه نداشته باشید.
در صورت استفاده از باتری ذخیره سازی به عنوان ورودی، حفاظت در برابر ولتاژ پایین، از ماژول و باتری در برابر آسیب ناشی از تخلیه بیش از حد محافظت می کند.
کاربرد: با توجه به محدوده ولتاژ قابل تنظیم در خروجی، انواع کاربردها مثل پروژه‌های DIY، انواع شارژرها، رگولاسیون ولتاژ خروجی پنل خورشیدی و غیره را پیاده سازی کرد.
مشخصات فنی ماژول رگولاتور DC به DC افزاینده 1500 وات
ولتاژ ورودی: 10-60 ولت
جریان ورودی: 30A (ورودی 10-30 ولت)
25A (ورودی 31-60 ولت)
جریان کار استاتیک: 15 میلی آمپر
ولتاژ خروجی: 12-90 ولت قابل تنظیم پیوسته (خروجی پیش فرض 19 ولت)
جریان خروجی: حداکثر 20 آمپر، برای جریان بیش از 15 آمپر، لطفا سیستم خنک کننده را تقویت کنید
محدوده جریان نامی: 0.8-20A (+/- 0.3A)
حداکثر توان خروجی: = ولتاژ ورودی X 30A

ویژگی های ماژول رگولاتور DC به DC افزاینده 1500 وات
1. حفاظت Over current: محدوده مشخصی از خطا در ورودی بیش از 35 آمپر وجود دارد که به طور خودکار ولتاژ خروجی را کاهش می دهد.
2. حفاظت از اتصال کوتاه: حفاظت از اتصال کوتاه دوبل (فیوز ورودی 30A)
3. حفاظت از قطبیت معکوس ورودی: وجود دارد

هنگام استفاده از منبع تغذیه افزاینده باید به نکات زیر توجه داشته باشید:
1. قطبیت خروجی را نمی توان معکوس کرد یا اتصال کوتاه کرد.
2. هنگام استفاده از باتری‌ها به عنوان منبع ورودی، باید حفاظت باتری را غیر فعال کنید. در غیر این صورت به باتری و منبع تغذیه آسیب می رسد.
3. ولتاژ منبع تغذیه ورودی باید بالای 10 ولت باشد.
4. در صورت استفاده از منبع تغذیه سوئیچینگ برای تامین ورودی این ماژول، ابتدا باید بار را از خروجی ماژول باز کنید. سپس ورودی را تامین کنید و در نهایت بار را به خروجی ماژول وصل کنید. (باید اطمینان حاصل شود که منبع تغذیه سوئیچینگ کار کرده است).
5. هنگامی که از حالت جریان ثابت برای تنظیم ولتاژ استفاده می شود، ولتاژ ثابت خروجی باید بیشتر از ولتاژ ورودی باشد.
از روش جریان خروجی اتصال کوتاه استفاده نکنید، ساختار مدار ماژول تقویت کننده را نمی توان به روش اتصال کوتاه تنظیم کرد.
6. اگر محدوده نوسان ولتاژ ورودی کمتر از ولتاژ خروجی تنظیم شده باشد، ولتاژ خروجی ثابت است.

راهنمای استفاده از ماژول رگولاتور DC به DC افزاینده 1500 وات
خروجی ماژول نباید اتصال کوتاه شود یا جریان خروجی مدار در حالت جریان-ثابت را مستقیماً با اتصال کوتاه کردن با مولتی متر اندازه گیری کنید.  اتصال کوتاه باعث سوختن ماژول می شود.
محدوده ولتاژ حد آستانه Under Voltage: DC10V-50V (در جهت عقربه های ساعت برای افزایش، خلاف جهت عقربه‌های ساعت برای کاهش)، ابتدا ولتاژ حد آستانه را به حداقل تنظیم کنید، سپس ولتاژ ورودی را به مقدار حفاظتی مورد نیاز under voltage تنظیم کنید، به آرامی مقدار حد آستانه محافظ under voltage را در جهت عقربه‌های ساعت بچرخانید تا افزایش یابد. وقتی چراغ نشانگر محافظ under voltage روشن است، پیچ را در جهت خلاف عقربه‌های ساعت یک دور کامل بچرخانید. سپس ماژول را دوباره روشن کنید.
حفاظت در برابر ولتاژ ورودی عمدتاً برای جلوگیری از تخلیه بیش از حد باتری در زمانی که منبع تغذیه ورودی باتری است استفاده می‌شود. ولتاژ پایین باتری به ماژول و باتری آسیب می‌رساند. اگر از خروجی منبع تغذیه سوئیچیگ برای تامین ورودی این ماژول استفاده می‌کنید، باز هم تنظیم حد آستانه under voltage لازم است انجام شود.
محدوده قابل تنظیم ولتاژ خروجی: DC12-97V (در جهت عقربه‌های ساعت برای افزایش، خلاف جهت عقربه‌های ساعت برای کاهش)، ابتدا ولتاژ را بر روی ولتاژ مورد نیاز تنظیم کنید و سپس به بار وصل کنید.
محدوده قابل تنظیم جریان ثابت: 0.8-22A (در جهت عقربه‌های ساعت برای افزایش، خلاف جهت عقربه‌های ساعت برای کاهش)، ابتدا بار را قطع کنید، سپس ولتاژ خروجی را بر روی ولتاژ مورد نیاز تنظیم کنید، جریان را به حداقل تنظیم کنید (پتانسیومتر CC را در خلاف جهت عقربه های ساعت چندین دور بچرخانید)، یک آمپر متر را به صورت سری بین خروجی ماژول و بار وصل کنید. سپس به آرامی جریان را افزایش دهید.
ولتاژ ورودی نباید کمتر از 10 ولت یا بالاتر از 60 ولت باشد، (زمانی که ولتاژ ورودی کمتر از 12 ولت است، مصرف خروجی را به اندازه کافی کاهش دهید).
مطمئن شوید که ولتاژ ورودی حداقل 2 ولت کمتر از ولتاژ خروجی است.
اگر از منبع تغذیه سوئیچینگ یا دیگر منبع تغذیه ثانویه استفاده می‌کنید، لطفاً مطمئن شوید که توان آن حداقل 1.3 برابر توان این ماژول باشد.
در طول حفاظت از جریان بیش از حد یا کمتر از ولتاژ، خروجی همچنان دارای ولتاژ نزدیک به ولتاژ ورودی است، حفاظت به معنای عدم افزایش ولتاژ است.
