این مدار ساده اینورتر سینوسی بدون برنامه ریزی است که با استفاده از آن میتوان یک اینورتر سینوسی خالص بدون نیاز به پروگرم کردن داشت. با استفاده از ASIC EG8010 به عنوان تراشه کنترل و IR2113S به عنوان درایور استفاده میشود. این برد قادر است حفاظت ولتاژ، جریان، دما، کنترل فن و نمایشگر LED را انجام دهد، همچنین با اتصال به یک LCD ما قادر خواهیم بود میزان ولتاژ، جریان، دما و فرکانس خروجی را مانیتور کنیم. با استفاده از جامپر میتوانیم عملکردهای برد را محدود و یا گسترش دهیم.

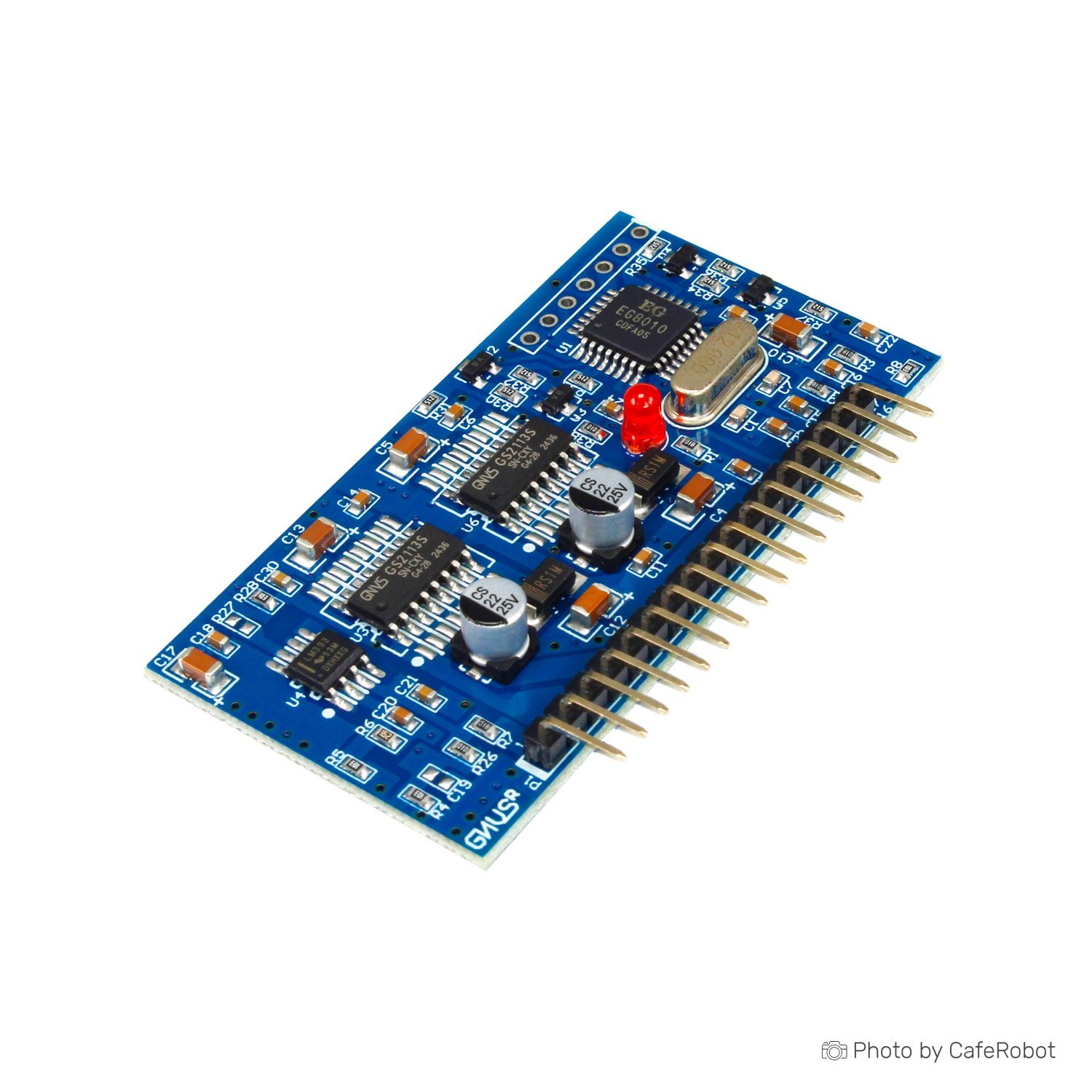

مشخصات فنی ماژول اینورتر موج سینوسی خالص EGS002
• منبع تغذیه 5V• 4 پین مجموعه فرکانس خروجی موج سینوسی خالص:• یکپارچه و مدولاسیون دو قطبی• همراه با کنترل دودمان، پین 4 زمان:• نوسانگر کریستالی 12 مگاهرتزی خارجی• فرکانس حامل PWM برابر 23.4KHz است• دارای فیدبک ولتاژ، جریان و دما• دارای مدار محافظ Overvoltage, under voltage, overcurrent, overheating • دارای ارتباط سریال برای تنظیم ولتاژ خروجی، فرکانس و سایر پارامترها
کاربردهای ماژول اینورتر موج سینوسی خالص EGS002
• اینورتر موج سینوسی تک فاز• PV Inverter• اینورتر قدرت باد• سیستم UPS • سیستم ژنراتور دیجیتال• کنترل سرعت موتور تک فاز• اینورتر تک فاز• دینام موج سینوسی• رگولاتور موج سینوسی• ژنراتور موج سینوسی
