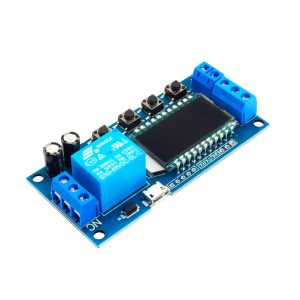

مشخصات فنی تایمر دیجیتال روپنلی 6 الی 30 ولت:
ولتاژ کاری 6 تا 30 ولت DC
ابعاد 78x42x25میلیمتر
محدوده دمای قابل استفاده 40- تا 85 درجه
جریان(idle) 15mA
جریان مصرفی 50mA
قابل بهره برداری با استفاده از باتری های لیتیومی
پشتیبانی از هر دو سیگنال تحریک سطح High و Low
سیگنال تحریک high با ولتاژ 3 تا 24 ولت
سیگنال تحریک low با ولتاژ 0 تا 0.2 ولت
پیکربندی تنظیمات از طریق رابط UART
دارای کیس شکیل و مقاوم
دارای محافظ اتصال کوتاه و پلاریته معکوس
رنج زمانی 0.01 ثانیه تا 9999 دقیقه
خروجی دارای اپتوکوپلر برای محافظت از هر گونه نویز
تنظیم برای روشن یا خاموش شدن بعد از تاخیر
در صورت بلا استفاده بودن به مدت 5 دقیقه به مد انرژی رفته و با هر عملیاتی فعال می شود.
پارامترهای تعیین شده با خاموش کردن دستگاه ذخیره شده و از بین نمی روند.
پارامترهای مورد نیاز
OP زمان وصل بودن رلهCL زمان قطع بودن رلهLOP تعداد تکرار عملیات قطع و وصل (1 تا 9999 بار)در صورتی که از “—-” استفاده شود LOP بی پایان می شود.
مدهای کاری
P0 رله بعد از تحریک به مدت زمان OP وصل بوده و و پس از آن قطع می شود (در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تاثیری نمی گذارد)P1 رله بعد از تحریک به مدت زمان OP وصل بوده و پس از آن قطع می شود(در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تایمر متوقف می شود)P2 رله بعد از تحریک به مدت زمان OP وصل بوده و پس از آن قطع می شود(در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تایمر متوقف می شود)P3 رله برای مدت زمان CL بعد از سیگنال تحریک قطع می ماند و پس از آن وصل می شودP4 رله به مدت زمان OP وصل و به مدت زمان CL قطع می شود و همینطور در یک حلقه به صورت روشن و خاموش و ریست کردن تایمر ادامه می دهد(در صورت ایجاد سیگنال تحریک تایمر متوقف می شود و رله وضعیت لحظه ای خود را حفظ می کند) تعداد تکرار عملیات فوق با استفاده از پارامتر LOP تعیین می شود. رله بعد از اتمام تعداد LOP به صورت وصل به کار خود ادامه می دهد.P5 رله به مدت زمان CL بعد از اعمال سیگنال تحریک قطع می ماند و پس از آن به مدت OP وصل می ماند. عملیات فوق به صورت دوره ای تکرار می شود که مانند مد P4 قابلیت تعیین تعداد لوپ از طریق پارامتر LOP ممکن است و با اتمام تعداد LOP رله به صورت وصل به کار خود ادامه می دهد.P6 رله بدون نیاز به سیگنال تحریک به محض راه اندازی دستگاه به مدت زمان OP وصل می ماند و پس از آن به مدت زمان CL قطع می شود. تعداد تکرار عملیات فوق از طریق پارامتر LOP تعیین شده و بعد از اتمام تعداد تکرار رله در وضعیت قطع به کار ادامه می دهد.P7 رله بدون نیاز به سیگنال تحریک به محض راه اندازی دستگاه به مدت زمان CL در حالت قطع می ماند و سپس به مدت زمان OP در حالت وصل به کار خود ادامه می دهد. تعداد تکرار به وسیله پارامتر LOP تعیین شده و بعد از اتمام تعداد تکرار رله در وضعیت وصل به کار خود ادامه می دهد.P8 رله با ایجاد سیگنال تحریک به مدت زمان OP وصل شده و با هر سیگنال تحریک تایمر ریست می شود و رله در حالت وصل به کار خود ادامه می دهد. در صورتی که تا اتمام زمان OP سیگنال تحریک ارسال نشود رله به حالت قطع می رود. در صورت ایجاد سیگنال تحریک دوباره وصل می شود.P9 رله با ایجاد سیگنال تحریک به مدت زمان CL قطع می ماند و با هر بار ایجاد سیگنال تحریک تایمر ریست می شود و رله در حالت قطع می ماند. درصورتی که تا اتمام زمان CL سیگنالی ارسال نشود رله وصل می شود.
از فشار دادن لحظه ای دکمه Pause می توان به عنوان سیگنال تحریک استفاده کرد.
دستورات ارسالی با استفاده از رابط UART
(بادریت 9600 و طول داده 8 بیتی و 1 بیت پایانی)
Read خواندن پارامترهای تنظیم شدهOP:XXXX تنظیم کمترین زمان وصل شدن(1s)OP:XXX.X تنظیم کمترین زمان وصل شدن(0.1s)OP:XX.XX تنظیم کمترین زمان وصل شدن(0.01s)OP:X.X.X.X تنظیم کمترین زمان وصل شدن (1min)CL:XXXX تنظیم کمترین زمان قطع شدن(1s)CL:XXX.X تنظیم کمترین زمان قطع شدن(0.1s)CL:XX.XX تنظیم کمترین زمان قطع شدن(0.01s)CL:X.X.X.X تنظیم کمترین زمان قطع شدن (1min)LP:XXXX تنظیم تعداد تکرار(از 1 تا 9999)Start شروع/تحریک(برای مدهای P0~P7)Stop توقف(برای مدهای P0~P7)PX تعیین مد کاری

رنج های زمانی
در حالت کلی از 0.01 ثانیه تا 9999 دقیقه می باشد.محدوده زمانی با توجه به اعشار در رقم های پارامتر مشخص می شود.XXXX بدون رقم اعشار باشد محدوده 1 تا 9999 ثانیهXXX.X دارای یک رقم اعشار باشد 0.1 ثانیه تا 999.9 ثانیهXX.XX دارای دو رقم اعشار باشد محدوده 0.01 ثانیه تا 99.99 ثانیهX.X.X.X همه ارقام دارای اعشار باشد محدوده 1 تا 9999 دقیقه
برای مثال برای ایجاد زمان 3.2 ثانیه باید ممیز را حرکت داده و به صورت “003.2” مقداردهی کرد. برای ایجاد زمان 2 دقیقه هم باید به صورت “0.0.0.2” مقداردهی شود.
نحوه مقداردهی پارامترهای مورد نظر
کلید تنظیمات را به مدت 3 ثانیه نگه داشته و وارد منو تنظیم شوید. با استفاده از کلید تنظیمات بین پارامترهای مختلف جابجا شده و با کلیدهای جهت دار مقدار مورد نظر را تعیین میکنیم و یا مد مورد نظر را انتخاب می کنیم. بعد از اتمام تنظیمات مورد نظر 3 ثانیه کلید تنظیمات را فشار دهید تا دستگاه با تنظیمات اعمالی آماده به کار شود. در صورت انتخاب مدهایی که نیازمند سیگنال تحریک هستند به وسیله یک سیگنال سطح High و یا Low از داخل مدار و یا از طریق دکمه Pause سیگنال مورد نظر ایجاد گردیده وتایمر شروع به کار می کند.
